通用單元LR8501
※根據機型不同，單元組合則不同 | 【通道數】模擬15ch掃描絕緣輸入(4極帶壓緊端子的端子臺)
【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500mV ※通道間絕緣，主機間絕緣
【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣
【溫度：白金熱電阻】-200℃～800℃，3檔量程(Pt100，JPt100)，最高分辨率0.01℃ ※通道間不絕緣
【電阻】10Ω～200Ωf.s.4檔量程，最高分辨率0.5mΩ ※通道間不絕緣
【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣
【通道間最大電壓】DC300V【最大輸入電壓】DC±100V
【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓) |
電壓、溫度單元LR8500
※根據機型不同，單元組合則不同 | 【通道數】模擬15ch掃描絕緣輸入(2極帶M3螺絲的端子臺)
【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500mV ※通道間絕緣，主機間絕緣
【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣
【溫度：白金熱電阻】無【電阻】功能
【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣
【通道間最大電壓】DC250V【最大輸入電壓】DC±100V
【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓) |
| 脈沖/數字輸入部分 | 【通道數】脈沖輸入8ch或數字輸入8ch(可每個各通道的脈沖/數字，所有脈沖輸入通道和主機共地)
【脈沖累積】0～1000M脈沖，1檔量程(無電壓a接點，開路集電極或電壓輸入)，最高分辨率1脈沖
【轉數計算】0～5000/n(r/s)f.s. 1檔量程(和累積相同的輸入信號)，分辨率1/n(r/s)※n為每1轉的脈沖數1~1000
【數字輸入】每個記錄間隔記錄1/0
【通道間最大電壓】非絕緣【最大輸入電壓】DC0~50V |
記錄間隔
| 10ms~50ms，100ms~1小時，19個設置(每個記錄間隔都高速掃描所有輸入通道)※10ms~50ms有通道數的限制 |
| 數字濾波 | OFF/50Hz/60Hz(自動設置Cutoff頻率) |
| 存儲容量 | 內存8MW，CF卡/U盤(僅保證HIOKI原裝CF卡的正常操作) |
| 接口 | LAN：100BASE-TX，功能：通過附屬軟件/通訊指令采集數據、FTP服務器/客戶端、HTTP服務器、E-mail
※主機Ver1.20以后可使用LAN通訊
USB：USB2.0系列迷你BX1，功能：通過附屬軟件/通訊指令采集數據、將外部媒介的數據傳輸至計算機中 |
| 顯示屏 | 5.7型TFT彩色液晶(640×480點) |
| 功能 | 實時保存至CF卡/U盤中，數值/波形運算等 |
| 電源 | AC適配器9418-15(AC100~240，50/60Hz），電池組Z1000/連續使用時間5h，DC10~28V（連接線請另外咨詢） |

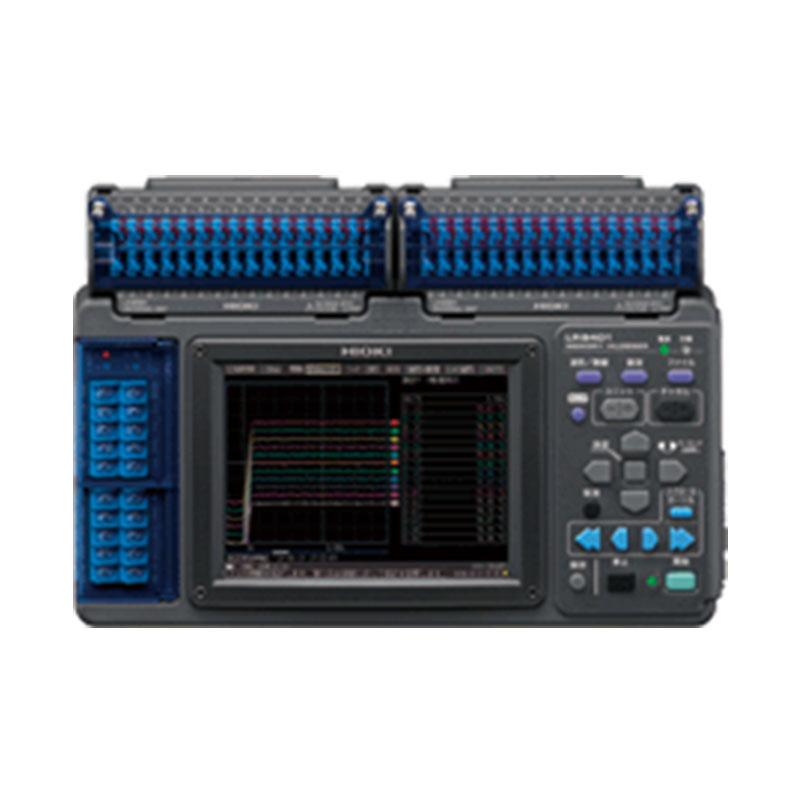

| 體積和重量 | 272W×182.4H×66.5Dmm，【LR8400-21】1.8kg(僅主機)，【LR8401-21】1.7kg(僅主機)，【LR8402-21】1.8kg(僅主機) |
| 附件 | 詳細說明書×1，測量指南×1，AC適配器9418-15×1，CD-R(數據采集應用軟件Logger Utility×1，USB線×1 |
