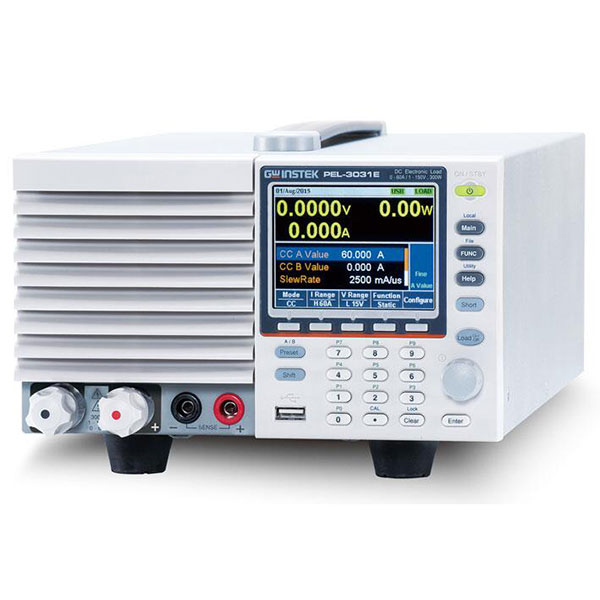

可編程單通道直流電子負載PEL-3031E
產品編號：12727
產品名稱：可編程單通道直流電子負載
產品型號：PEL-3031E
訂貨編號：
市場價：¥14040.00
促銷價：
狀態：
產地：固緯電子
簡要參數：

可編程單通道直流電子負載，150V/60A/300W，CC、CV、CR、CP、CC+CV、CR+CV、CP+CV共7種操作模式，可編程Fast/Normal序列功能、外部模擬控制功能，USB接口（GPIB可選）。
人氣：1830

相關推送

瀏覽記錄

可編程單通道直流電子負載PEL-3031E

¥14040.00

產品介紹

特點

.7種操作模式：CC、CV、CR、CP、CC+CV、CR+CV、CP+CV
.可編程Fast/Normal序列功能
.Soft Start
.最快上升時間：2.5A/μs
.動態模式
.保護：OVP、OCP、OPP、OTP、RVP、UVP
.遠程傳感
.整合電壓、電流、功率測量功能
.支持外部電壓、電阻控制

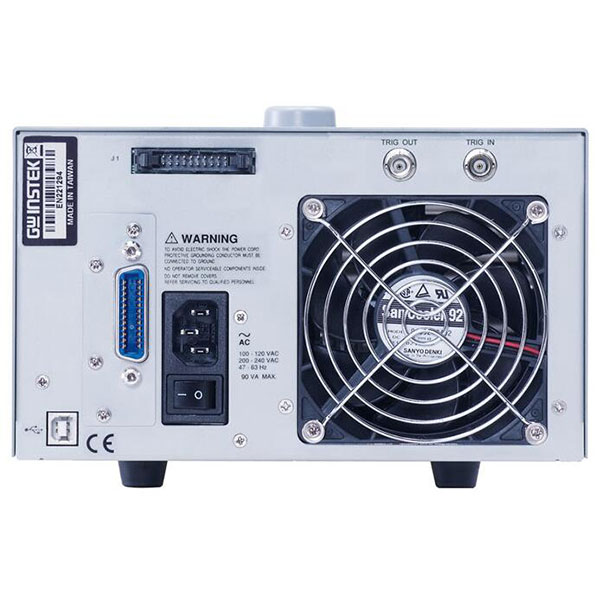

.后面板BNC接口Trigger IN/OUT
.外部模擬控制接口
.USB/GPIB(選配)

系列	PEL-3000E
型號	PEL-3031E		PEL-3032E
功率	300W		300W
檔位	Low	High	Low	High
電壓	1~150V	1~150V	2.5~500V	2.5~500V
電流	0~6A	0~60A	0~1.5A	0~15A
最小操作電壓(DC)	1V-6A	1V-60A	2.5V-1.5A	2.5V-15A
基本模式
CC模式
范圍	0~6A	0~60A	0~1.5A	0~15A
設置范圍	0~6.12A	0~61.2A	0~1.53A	0~15.3A
分辨率	0.2mA	2mA	0.05mA	0.5mA
精確度	(T ^*1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T ^*1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)	(T ^*1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T ^*1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)
CR模式
范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
范圍	6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
設置范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
設置范圍	6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
分辨率(30000 steps)	0.002S(15V) ; 0.0002S(150V)		0.0002S(50V) ; 0.00002S(500V)
精確度	(T ^*1) ± (0.3% of set + 0.6S) + 0.002mS		(T ^*1) ± (0.3% of set + 0.06S) + 0.002mS
CP模式
范圍	1~15V	1~150V	2.5~50V	2.5~500V
設置范圍	0~15.3V	0~153V	0~51V	0~510V
分辨率	0.5mV	5mV	1mV	10mV
精確度	(T ^*1)± (0.1% of set + 0.1% of F.S)	(T ^*1)± (0.1% of set + 0.1% of F.S)	(T ^*1)± (0.1% of set + 0.1% of F.S)	(T ^*1)± (0.1% of set + 0.1% of F.S)
精確度	(Full scale of Low range)	(Full scale of High range)	(Full scale of Low range)	(Full scale of High range)
CP模式
范圍	0W-30W(6A)	0W-300W(60A)	0W-30W(1.5A)	0W-300W(15A)
設置范圍	0W-30.6W	0W-306W	0W-30.6W	0W-306W
分辨率	1mW	10mW	1mW	10mW
精確度	(T ^*1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ		(T ^*1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ
動態模式
通用
T1& T2	0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS		0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS
精確度	1uS / 1mS ± 200ppm		1uS / 1mS ± 200ppm
斜率(精度10%)	0.001~0.25A/uS	0.01~2.5A/uS	0.25mA~62.5mA/uS	2.5mA~625mA/uS
斜率分辨率	0.001A/uS	0.01A/uS	0.25mA/uS	2.5mA/uS
斜率設置精度	±(10% + 15us)		±(10% + 15us)
	* Time to reach from 10% to 90% when the current is varied from 2% to 100% (20% to 100% in L range) of the rated current.
CC模式
范圍	0~6A	0~60A	0~1.5A	0~15A
設置范圍	0~6.12A	0~61.2A	0~1.53A	0~15.3A
電流分辨率	0.2mA	2mA	0.05mA	0.5mA
電流精確度	±0.8% F.S.		±0.8% F.S.
CR模式
范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
范圍	6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
設置范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
設置范圍	6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		0.6S-0.00002S(1.6666Ω-50kΩ )(300W/500V)
設置范圍	30000 steps		30000 steps
電阻分辨率	(T ^*1)±(1% of set + 0.6S) + 0.002mS		(T ^*1)±(1% of set + 0.06S) + 0.002mS
測量
電壓回讀值
范圍	0~15V	0~150V	0~50V	0~500V
分辨率	0.5mV	5mV	2mV	20mV
精度	(T ^*1)± (0.1% of rdg + 0.1% of F.S)	(T ^*1)± (0.1% of rdg + 0.1% of F.S)	(T ^*1)± (0.1% of rdg + 0.1% of F.S)	(T ^*1)± (0.1% of rdg + 0.1% of F.S)
精度	(Full scale of Low range)	(Full scale of High range)	(Full scale of Low range)	(Full scale of High range)
電流回讀值
范圍	0~6A	0~60A	0~1.5A	0~15A
分辨率	0.2mA	2mA	0.05mA	0.5mA
通用	(T ^*1)± (0.1% of rdg + 0.1% of F.S)	(T ^*1)± (0.1% of rdg + 0.2% of F.S)	(T ^*1)± (0.1% of rdg + 0.1% of F.S)	(T ^*1)± (0.1% of rdg + 0.2% of F.S)
通用	(Full scale of High range)	(Full scale of High range)	(Full scale of High range)	(Full scale of High range)
通用
功能
觸發輸入/輸出端(BNC)	YES		YES
電流監測輸出	YES		YES
外部模擬控制	YES		YES
軟啟動	YES		YES
序列功能(Normal/Fast)	YES		YES
BATT 自動測試	YES		YES
OCP自動測試n	YES		YES
OPP自動測試	YES		YES
預設值	10 Sets		10 Sets
保護	OCP, OPP, UVP, OVP, OTP, RVP		OCP, OPP, UVP, OVP, OTP, RVP
其它
電源輸入	100-120VAC/ 200-240VAC, 47-63Hz		100-120VAC/ 200-240VAC, 47-63Hz
接口	USB, GPIB(Option), Analog external control		USB, GPIB(Option), Analog external control
尺寸 & 重量	213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg		213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg
