一、用途、特點

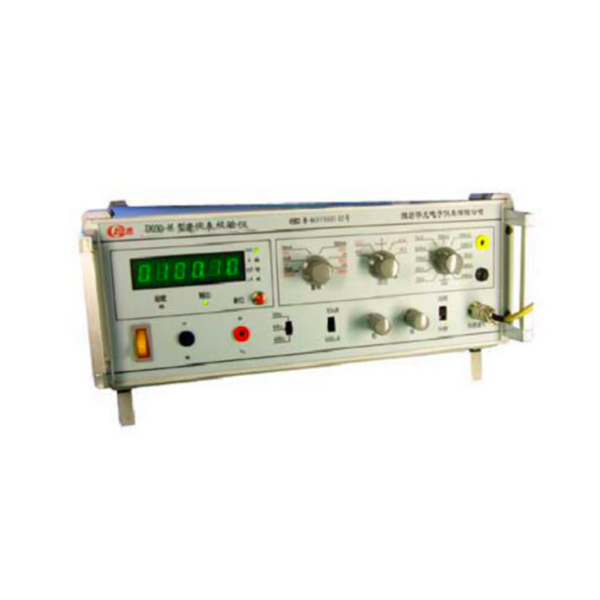

交直流校準儀（以下簡稱校準儀）是具有五位半LCD液晶屏數字顯示輸出值，并可同屏顯示被檢表誤差、誤差修正值、輸出量百分比、被檢表滿度值、步進值、頻率等參數的交直流電壓、電流校準源。另設有22檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。
校準儀采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、量程寬、分檔細、安全可靠；幅值調節選擇數字鍵式控制和編碼器調節組合，使其控制靈活，反應迅速，實現定值輸出和連續調節的不同需求，使用更加方便快捷。適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.2級以上電流、電壓表。廣泛應用于工礦企業、科研院所、鐵路、電力等單位的質檢、計量及儀表維修等。
二、主要功能
2.15位半LCD數字顯示輸出量，同屏顯示檔位、量程、被檢表示值誤差rA和引用誤差rm、誤差修正值、輸出量百分比、被檢表滿度值、頻率、步進值，按實際值和百分比兩種方式同時顯示輸出量，即時讀出被檢儀表的誤差，省時省力。
2.2采用調節器鍵盤控制輸出量的增減。調節器上有鍵盤和編碼器兩種配置，光標初始位置在最后一位，按左右箭頭可移動至除第一位數字外的各位數下方。編碼器依光標位置增減數值。鍵盤控制量分為100%/N、10%/N、1%/N、0.1%/N、0.01%/N（N為4、5、6、10、15）。
2.3交、直流電壓輸出范圍:0～250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,電壓最大輸出1100V。
2.4交、直流電流輸出范圍:0～100uA～500uA～2.5mA～10mA～25mA～100mA～250mA～1A～2.5A～10A～50A,電流最大輸出60A。
2.5除儀器標注的量程外，還可以通過調節器上的滿度鍵進行量程擴展，如250mV檔可擴展為75mV、100mV、125mV、150mV、200mV、250mV、300mV具體擴展量程見表表2。最大限度滿足被檢表各種量程檢測的需求。
2.6為滿足各類被檢表的不同需要，校準儀設有主要輸出端子兩只，分別為公共端（黑色接線柱）和交直流輸出端（紅色接線柱）；黑色接線柱與紅色接線柱之間是交、直流電壓和電流輸出端；輔助輸出插孔：三只（黃色插孔ACI110A，ACI21A，紅色插孔DCI11A）。黑色接線柱分別與黃色、紅色插孔之間測試高內阻交直流電流表。
2.7供選擇的交流頻率為五種：同步、50Hz、60Hz(59.7HZ)、400Hz、1000Hz（用晶振保證頻率的穩定性）。50Hz輸出可以選擇市電同步，以減小被檢表的拍頻影響。
2.8輸出超載能自動保護，手動復位。（當儀表超載或在未接計算機時按確認鍵屏幕顯示“SendtoPC”時，按復位鍵儀器恢復正常。）
2.9標準電阻選擇
根據需要的電阻值，選擇不同的檔位。從黑插孔和黃“×1”插孔可以輸出10Ω～24kΩ共11種標準電阻，從黑插孔和黃“×1000”插孔可以輸出10kΩ～24MΩ共11種標準電阻。
2.10鉗形表測量：配用本廠標準線圈，可測量0～1000A電流，轉換誤差±0.8%。（撥動前面板右下方的鉗形表/實際值選擇開關，置于鉗形表一側即可實現鉗形表測試值顯示）
2.11除儀器本身具有的功能外，還可以通過RS232接口連接計算機，選用本公司專用計量軟件進行數據處理，聯機打印測試數據。
三、技術參數
3.1穩定性：DC1V﹤滿量程的0.01%/2分鐘，作精密測量時儀器需預熱兩小時。
3.2交流失真度：﹤0.5%
3.3直流紋波系數：﹤0.5%（額定輸出時）
3.4輸出頻率及誤差范圍：同步、50Hz、60Hz(59.7Hz)、400Hz、1000Hz<1%(或市電同步)
3.5輸出電壓、電流以及標準電阻的范圍及準確度（23℃±2℃，輸出值大于10%量程）
