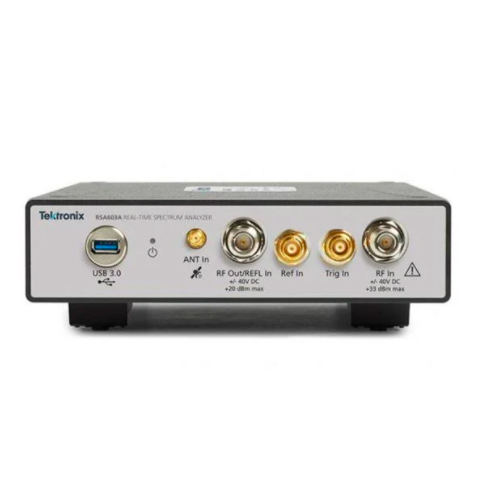

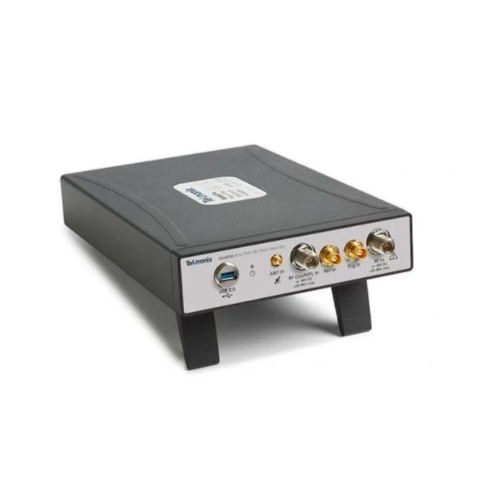

RSA600A 系列 USB 頻譜分析儀在小巧、非常便攜的機箱中提供了高帶寬實驗室頻譜分析功能。

功能和特點

• 9 kHz 至 3.0/7.5 GHz 頻率范圍滿足各種分析需求

• 40 MHz 采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析

• 3 GHz 以下時 0.2 dB 幅度精度（95% 置信度）

• 高速全頻寬掃描（25.0 GHz/秒），便于快速設置和發現

• 標準 GPS/GLONASS/北斗接收機

• 選配跟蹤發生器，執行增益/損耗、天線和電纜測量

• DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄

• SignalVu-PC 軟件提供了實時信號處理及 DPX® 頻譜/頻譜圖，最大限度地縮短查找瞬態信號問題所需的時間

• EMC/EMI 預認證和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松設置附件、環境捕獲、故障分析和報告生成

• 100% 檢測概率捕獲持續時間最短 15 μs 的信號，保證您每次問題發生時一次就能看到問題

• 標配應用編程接口，用來開發自定義程序

技術規格

除另行指明外，所有技術數據都是有保障的數據。除另行說明外，所有技術規范適用于所有型號。

頻率

• 頻率范圍

•


• RSA603A

• 9 kHz ~ 3 GHz

• RSA607A

• 9 kHz ~ 7.5 GHz

• 頻率標記讀數精度

• ±(RE × MF + 0.001 × 頻寬) Hz

  RE: 基準頻率誤差

  MF: 標記頻率 [Hz]

• 基準頻率精度

•


• 校準時初始精度 (預熱 30 分鐘)

• ±1 x 10-6

• 第一年老化, 典型值

• ±1 x 10-6 (1年)

• 累積誤差(初始精度 + 溫度 + 老化), 典型值

• 3 x 10-6 (1年)

• 溫度漂移

• ±0.9 x 10-6（-10 至 60 °C）

• 外部參考輸入

• BNC 連接器, 50 Ω 標稱值

• 外部基準輸入頻率

• 1 ~ 20 MHz每1 MHz，外加: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz和19.6608 MHz.

• 輸入信號上的雜散電平在100 kHz偏置范圍內必須低于-80 dBc，以避免屏幕上的雜散信號。

• 外部基準輸入范圍

• ± 5 ppm

• 外部基準輸入電平

• -10 至 +10 dBm

GNSS

• 鎖定到 GNSS 時的精度2

• ±0.025 ppm3

• GNSS 天線斷開時的 GNSS 培訓精度 2，4

• ±0.025 ppm5

  ±0.08 ppm6

RF 輸入

•


•


• RF 輸入阻抗

• 50 Ω

• RF VSWR（RF 衰減 = 20 dB），典型值

• < 1.2（10 MHz 至 3 GHz）

  < 1.5（>3 GHz 至 7.5 GHz）

• RF VSWR 預放開, RSA603A和RSA607A, 典型值

• < 1.5（10 MHz 至 6 GHz，RF 衰減 = 10 dB，前置放大器開）

  < 1.7（>6 GHz 至 7.5 GHz，RF 衰減 = 10 dB，前置放大器開）

• 最大 RF 輸入電平

•


• 最大 DC 電壓

• ±40 V（RF 輸入）

• 最大安全輸入功率

• +33 dBm（RF 輸入，10 MHz 至 7.5 GHz，RF 衰減 ≥ 20 dB）

  +13 dBm（RF 輸入，9 kHz 至 10 MHz，RF 衰減 ≥ 20 dB）

  +20 dBm（RF 輸入，RF 衰減 < 20 dB）

• 最大安全輸入功率（前置放大器開）

• +33 dBm（RF 輸入，10 MHz 至 7.5 GHz，RF 衰減 ≥ 20 dB）

  +13 dBm（RF 輸入，9 kHz 至 10 MHz，RF 衰減 ≥ 20 dB）

• 最大可測量輸入功率

• +30 dBm（RF 輸入，≥10 MHz 至 Fmax，RF ATT 自動）

  +20 dBm（RF 輸入，<10 MHz，RF ATT 自動）

• 輸入RF衰減器

• 0 dB ~ 51 dB (1 dB步進)

• 掃描速度

•


• 全頻寬掃描速度，典型平均值 7

• 25.0 GHz/sec (RBW = 1 MHz)

  24.7 GHz/sec (RBW = 100 kHz)

  15.7 GHz/sec (RBW = 10 kHz)

  2.0 GHz/sec (RBW = 1 kHz)

• 通過 API 調節階躍時間

• 2.5 ms

幅度和RF

• 幅度和 RF 平坦度

•


• 參考電平設置范圍

• -170 dBm 至 +40 dBm，0.1 dB 步長（標準 RF 輸入）

•


• 所有中心頻率處的幅度精度

  中心頻率范圍	18 ⁰C 至 28 ⁰C
  9 kHz ≤ 3.0 GHz	±0.8 dB
  > 3 至 7.5 GHz	±1.5 dB

• 所有中心頻率時的幅度精度 - 前置放大器開（18 ℃ 至 28 ℃，10 dB RF 衰減器）

• 中心頻率范圍	18 ⁰C 至 28 ⁰C
  100 kHz 至 ≤3.0 GHz	±1.0 dB
  > 3 至 7.5 GHz	±1.75 dB

• 前置放大器增益

• 27 dB，2 GHz

  21 dB @ 6 GHz (RSA607A)

• 通道響應（幅度和相位偏差），典型值

• 對于這些規格，請使用適用于最大 CW 幅度檢驗精度的平頂窗口，其中 RF 衰減器設置為 10 dB。

•


•


• 特性		描述
  測量中心頻率	頻寬	幅度平坦度，典型值	幅度平坦度，RMS，典型值	相位線性度，RMS，典型值
  9 kHz ~ 40 MHz	≤40 MHz 8	±1.0 dB	0.60 dB
  >40 MHz 至 4.0 GHz	≤20 MHz	±0.10 dB	0.08 dB	0.3°
  >4 GHz 至 7.5 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
  >40 MHz 至 4 GHz	≤40 MHz	±0.15 dB	0.08 dB	0.6°
  >4 GHz 至 7.5 GHz	≤40 MHz	±0.40 dB	0.20 dB	1.0°

• 通道響應（幅度平坦度）

• 對于這些規格，請使用適用于最大 CW 幅度檢驗精度的平頂窗口，其中 RF 衰減器設置為 10 dB。這些技術數據適用于表的最后列出的測試中心頻率。

• 特性		描述
  幅度平坦度
  	頻寬
  	≤20 MHz	±0.5 dB
  	≤40 MHz	±0.5 dB
  測試中心頻率 (MHz)		21、30、500、1000、1500、2000、2500、3000、3500、3950、4050、4500、4850、4950、5500、5750、5850、6200、6650、6750、7000、7450

觸發(T)

• 觸發/同步輸入, 典型值

• 電壓范圍: TTL, 0.0 V ~ 5.0 V

  觸發電平(Schmitt觸發):

  正向閾值電壓: 最小1.6 V, 最大2.1 V

  負向閾值電壓: 最小1.0 V, 最大1.35 V

  阻抗：10 k歐姆, 使用肖特基鉗0 V, +3.4 V

• 外部觸發定時不確定度

• >20 MHz 至 40 MHz 采集帶寬: ±250 ns

  不確定度隨著采集帶寬下降而提高。

• 功率觸發

•


• 功率觸發, 典型值

• 范圍: 距基準電平0 dB ~ -50 dB, 觸發電平高于噪底> 30 dB。

  類型：上升沿或下降沿

  觸發重新準備時間: ≤ 100 μs

• 功率觸發位置定時不確定度

• >20 MHz 至 40 MHz 采集帶寬: ±250 ns

  不確定度隨著采集帶寬下降而提高。

• 功率觸發電平精度

• ±1.5 dB, CW信號, 調諧中心頻率, 觸發電平高于噪底> 30 dB。

  這個指標外加SA模式的整體幅度精度不確定度。

噪聲和失真

除另行指明外，所有噪聲和失真測量都在預放關閉的情況下進行。

• 三階互調截獲 (TOI)

• +12 dBm @ 2.130 GHz

• 三階互調截獲 (TOI)，

•


• 前置放大器關，典型值

• +10 dBm（9 kHz 至 25 MHz）

  +15 dBm（25 MHz 至 3 GHz）

  +15 dBm（3 GHz 至 4 GHz，RSA607A）

  +10 dBm（4 Ghz 至 7.5 GHz，RSA607A）




• 前置放大器開，典型值

• -20 dBm（9 kHz 至 25 MHz）

  -15 dBm（25 MHz 至 3 GHz）

  -15 dBm（3 GHz 至 4 GHz）

  -20 dBm（4 Ghz 至 7.5 GHz，RSA607A）

• 三階互調制失真

• -74 dBc @ 2.130 GHz

  RF 輸入上每個信號電平 -25 dBm。2 MHz 音調隔離。衰減器 = 0，基準電平 = -20 dBm。

• 三階互調制失真

•


• 前置放大器關，典型值

• < -70 dBc（10 kHz 至 25 MHz）

  < -80 dBc（25 MHz 至 3 GHz）

  < -80 dBc（3 GHz 至 4 GHz）

  < -70 dBc（4 GHz 至 6 GHz, RSA607A）

  < -70 dBc（6 GHz 至 7.5 GHz, RSA607A）

  RF 輸入上每個信號電平 -25 dBm。2 MHz 音調隔離。衰減器 = 0，基準電平 = -20 dBm。

• 前置放大器開，典型值

• < -70 dBc（9 kHz 至 25 MHz）

  < -80 dBc（25 MHz 至 3 GHz）

  < -80 dBc（3 GHz 至 4 GHz）

  < -70 dBc（4 GHz 至 6 GHz, RSA607A）

  < -70 dBc（6 GHz 至 7.5 GHz, RSA607A）

  RF 輸入上每個信號電平 -55 dBm。2 MHz 音調隔離。衰減器 = 0，基準電平 = -50 dBm。

• 二階諧波失真，典型值

•


• 二階諧波失真

• < -75 dBc（40 MHz 至 1.5 GHz）

  < -75 dBc (1.5 GHz ~ 3.75 GHz, RSA607A)

• 二階諧波失真，前置放大器開

• < - 60 dBc（40 MHz 至 3.75 GHz），輸入頻率

• 二階諧波失真截獲 (SHI)

• +35 dBm（40 MHz 至 1.5 GHz），輸入頻率

  +35 dBm（1.5 GHz 至 3.75 GHz），輸入頻率

• 二階諧波失真截獲 (SHI)，前置放大器開

• +15 dBm（40 MHz 至 3.75 GHz），輸入頻率

• 顯示的平均噪聲電平 (DANL)

• （歸一化到 1 Hz RBW，使用對數平均檢測器）

  對于 RSA603A 和 RSA607A：

  頻率范圍	前置放大器開	前置放大器開，典型值	前置放大器關，典型值
  500 kHz 至 1 MHz	-138 dBm/Hz	-145 dBm/Hz	-130 dBm/Hz
  1 MHz 至 25 MHz	-153 dBm/Hz	-158 dBm/Hz	-130 dBm/Hz
  >25 MHz 至 1 GHz	-161 dBm/Hz	-164 dBm/Hz	-141 dBm/Hz
  >1 GHz 至 2 GHz	-159 dBm/Hz	-162 dBm/Hz	-141 dBm/Hz
  >2 GHz 至 3 GHz	-156 dBm/Hz	-159 dBm/Hz	-138 dBm/Hz
  >3 Ghz 至 4 GHz，RSA607A	- dBm/Hz	- dBm/Hz	-138 dBm/Hz
  >4 Ghz 至 6 GHz，RSA607A	-159 dBm/Hz	-162 dBm/Hz	-147 dBm/Hz
  >6 GHz 至 7.5 GHz，RSA607A	-155 dBm/Hz	-158 dBm/Hz	-145 dBm/Hz

相位噪聲

• 相位噪聲

• 偏置	1 GHz CF	1 GHz CF（典型值）	2 GHz CF（典型值）	6 GHz CF，(RSA607A)（典型值）	10 MHz（典型值）
  10 kHz	-94 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-94 dBc/Hz	-120 dBc/Hz
  100 kHz	-94 dBc/Hz	-98 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-124 dBc/Hz
  1 MHz	-116 dBc/Hz	-121 dBc/Hz	-120 dBc/Hz	-120 dBc/Hz	-124 dBc/Hz

• 積分相位 (RMS)，典型值

• 7.45 x 10-3 弧度 @ 1 GHz

  8.24 x 10-3 弧度 @ 2 GHz

  9.34 x 10-3 弧度 @ 6 GHz

  10 kHz 至 10 MHz 積分

雜散響應

• 殘余雜散響應（基準 = -30 dBm，RBW = 1 kHz）

• <-75 dBm（500 kHz 至 60 MHz），典型值

  < -85 dBm（>60 MHz 至 80 MHz），典型值

  <-100 dBm（>80 MHz 至 7.5 GHz），典型值

• 無雜散響應及信號（圖像抑制）

• < -65 dBc（10 kHz 至 < 3 GHz，基準 = -30 dBm，衰減 = 10 dB，RF 輸入電平 = -30 dBm，RBW = 10 Hz）

  < -65 dBc（3 GHz 至 7.5 GHz，基準 = -30dBm，衰減 = 10 dB，RF 輸入電平 = -30 dBm，RBW = 10 Hz）

• 信號在 CF 時的雜散響應

• 偏移 ≥ 1 MHz

  頻率	頻寬 ≤ 40 MHz，掃頻頻寬 40 MHz
  1 MHz - 100 MHz		–75 dBc
  100 MHz - 3 GHz	–72 dBc	–75 dBc
  3 GHz - 7.5 GHz (RSA607A)	–72 dBc	–75 dBc

• 信號在 CF 時的雜散響應

• （100 kHz ≤ 偏置 <1 MHz，頻寬 = 2 MHz）：

  頻率	典型值
  1 MHz - 100 MHz	–76 dBc
  100 MHz - 3 GHz	–76 dBc
  3 GHz - 7.5 GHz (RSA607A)	-74 dBc 9

• CF 之外的信號時的雜散響應，典型值

• 頻率	頻寬 ≤ 40 MHz，掃頻頻寬 40 MHz
  1 MHz – 25 MHz（LF 頻段）	–73 dBc
  25 MHz – 3 GHz	–73 dBc
  3 GHz – 7.5 GHz (RSA607A)	–73 dBc

• 信號在 IF 一半時的雜散響應10

•


• RSA603A、RSA607A

• < -75 dBc，（CF：30 MHz 至 3 GHz，基準 = -30 dBm，衰減 = 10 dB，RBW = 10 Hz，頻寬 = 10 kHz）

  信號頻率 = 2310 MHz，RF 輸入電平 = -30 dBm

•


• RSA607A

• < 77 dBc，（CF 3 G Hz 至 7.5 GHz，參考 = -30 dBm，衰減 = 10 dB，RBW = 10 Hz，頻寬 = 10 kHz）

  RF 輸入電平 = -30 dBm

• 本振饋通到輸入連接器, 典型值

• < -70 dBm, 預放關。

  < -90 dBm, 預放開。

  衰減器 = 10 dB。

采集

• IF帶寬

• 40 MHz.

• A/D 轉換器

• 14位, 112 Ms/s。

• Real-Time IF Acquisition Data

• 112 Ms/s, 16位整數樣點。

ACLR

• ACLR（適用于 3GPP 下行鏈路），1 DPCH (2130 MHz)

• -57 dB（鄰道）

• -68 dB，采用噪聲校正功能時（鄰道）

• -57 dB（第一條迂回通道）

• -69 dB，采用噪聲校正功能時（第一條鄰道）

• ACLR LTE

• -58 dB（鄰道）

• -61 dB，采用噪聲校正功能時（鄰道）

• -61 dB（第一條迂回通道）

• -63 dB，經過噪聲校正（第一條鄰道）

GPS位置

• 格式

• GPS/GLONASS/北斗

• GPS 天線功率

• 3 V, 最大100 mA

• 第一次修復時間，最大值

• 鎖定時間范圍為 2 秒（熱啟動）到 46 秒（冷啟動）。

• -130 dBm 輸入信號功率。

• 水平位置精度

• GPS: 2.6 m

  Glonass: 2.6 m

  北斗: 10.2 m

  GPS + Glonass: 2.6 m

  GPS + 北斗: 2.6 m

  測試條件: 24小時靜態, -130 dBm, 全部功率

跟蹤發生器（選項 04）

• 跟蹤發生器（選項 04）

•


• 頻率范圍

• 反射	9 kHz - 3.0 GHz (RSA603A) 9 kHz - 7.5 GHz (RSA607A)
  傳輸	10 MHz - 3 GHz (RSA603) 10 MHz - 7.5 GHz (RSA607A)

• 掃描速度，典型中位數

• 每次掃描 0.192 秒，101 個點，50 kHz RBW，980 至 1020 MHz 掃描（每個點 1.9 ms）

  使用搭載 Intel® Core™ i5-5300U 2.3 GHz 處理器、8 GB 內存、256 GB 固態硬盤、Windows® 7 Pro 操作系統且電源管理設置成“High Performance”的 Panasonic Toughpad FZ-G1 測得。傳輸增益只在屏幕上顯示為測量數據。

• 頻率分辨率

• 100 Hz

• TG 輸出連接器

• N 型

• VSWR

• < 1.9:1，10 MHz 至 7.5 GHz，-20 dBm 輸出電平

• 最大輸出功率

• -3 dBm,10 MHz 至 7.5 GHz

• 輸出功率電平設置范圍

• 40 dB，10 MHz 至 7.5 GHz

• 輸出功率電平步長

• 1 dB，10 MHz 至 7.5 GHz

• 輸出功率電平步長精度

• ± 0.5 dB

• 輸出電平精度

• ± 1.5 dB，10 MHz 至 7.5 GHz，-20 dBm 輸出電平

• 諧波

• < -22 dBc，≥20 MHz

• 非諧波雜散信號

• < -30 dBc；來自 TG 輸出頻率的雜散信號 < 2 GHz

• < -25 dBc；來自 TG 輸出頻率的雜散信號 ≥ 2 GHz

• 無損壞的反向功率

• 40 Vdc，+20 dBm RF

SignalVu-PC 標準測量和性能

SignalVu-PC/RSA607A 主要特性

• 最大頻寬

• 40 MHz 實時

• 9 kHz - 3 GHz 掃描

• 9 kHz - 7.5 GHz 掃描

• 最長采集時間

• 2.0 s

• 最小 IQ 分辨率

• 17.9 ns（采集帶寬 = 40 MHz）

• 調諧

• 為下列標準提供了調諧表，其中用基于標準的通道方式表示頻率選擇。

• 蜂窩標準家族: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

• 無需牌照的短距離通信: 802.11a/b/j/g/p/n/ac, 藍牙

• 無繩電話: DECT, PHS

• 廣播：AM, FM, ATSC, DVBT/H, NTSC

• 移動無線電、尋呼機、其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

• DPX 頻譜顯示

•


• 頻譜處理速率（RBW = 自動，軌跡長度 801）

• ≤10,000 頻譜/秒

• DPX 位圖分辨率

• 201 像素垂直 x 801 像素水平

• DPX 頻譜圖最小時間分辨率11

• 1 ms

• 每秒 ≤ 10,000 個（與頻寬無關）

• 標記信息

• 幅度、頻率、信號密度

• 100% 檢測概率 (POI) 最短信號持續時間，典型值 11

• 100% POI 最短信號持續時間	測試控制器
  27	Dell Desktop（Windows® 10 Enterprise，Intel® Core™ i7-4790 CPU，3.6GHz，8GB RAM，256GB 固態硬盤）
  34	Dell Desktop（Windows® 7 Enterprise，Intel® Core™ i7-2600 CPU，3.4GHz，8GB RAM，256GB 固態硬盤）
  36	Dell Desktop Latitude E6430（Windows® 10 Enterprise，Intel® Core™ i7-3520M CPU，2.9GHz，8GB RAM，750GB 硬盤）
  35	Dell Laptop Precision M4700（Windows® 8 Enterprise，Intel® Core™ i7-3520M CPU，2.9GHz，8GB RAM，750GB 硬盤）
  37	Panasonic ToughPad SAPL-TP-04（Windows® 7 Pro，Intel® Core™ i5-5300U CPU，2.3GHz，8GB RAM，256GB 固態硬盤）

• DPX 設置：頻寬 = 40 MHz，RBW = 300 kHz（自動）

• 頻寬范圍（連續處理）

• 1 kHz 至 40 MHz

• 頻寬范圍（掃描）

• 直到儀器的最大頻率范圍

• 每步駐留時間

• 5 ms 至 100 s

• 軌跡處理

• 顏色等級位圖、+峰值、-峰值、平均值

• 軌跡長度

• 801、2401、4001、10401

• RBW 范圍

• 1 kHz 至 4.99 MHz

• DPX 頻譜圖顯示

•


• 軌跡檢測

• +峰值、-峰值、平均值 (VRMS)

• 軌跡長度、內存深度

• 801（60,000 條軌跡）

• 2401（20,000 條軌跡）

• 4001（12,000 條軌跡）

• 每條線的時間分辨率

• 1 ms 至 6400 s，用戶可以選擇

• 頻譜和雜散信號顯示

•


• 軌跡

• 三條譜線 + 1 條數學譜線 + 1 條三維頻譜圖譜線用于頻譜顯示；4 條譜線用于雜散信號顯示

• 軌跡函數

• 正常、平均值 (VRMS)、最大保持、最小保持、對數平均

• 檢波器

• 平均值 (VRMS), 平均值 (對數), CISPR 峰值, +峰值, 僅頻譜樣點 –峰值; 在啟用選項 SVQP 時，CISPR 準峰值和平均值

• 頻譜軌跡長度

• 801、2401、4001、8001、10401、16001、32001 和 64001 個點

• RBW 范圍

• 1.18 Hz 至 8 MHz，用于頻譜顯示

• 模擬調制分析( 標配)

•


• AM 解調精度典型值

• ±2%

• 0 dBm 中心輸入、載波頻率 1 GHz、1 kHz/5 kHz 輸入/調制頻率、10% 至 60% 調制深度

• 0 dBm輸入功率電平, 基準電平 = 10 dBm, Atten=Auto

• FM 解調精度，典型值

• ±1% 頻寬

• 0 dBm 中心輸入，載頻 1 GHz，400 Hz/1 kHz 輸入/調制頻率

• 0 dBm輸入功率電平, 基準電平 = 10 dBm, Atten=Auto

• PM 解調精度，典型值

• ±3% of 測量帶寬

• 0 dBm中心輸入, 載頻 1 GHz, 1 kHz/5 kHz 輸入/被調制頻率

• 0 dBm輸入功率電平, 基準電平 = 10 dBm, Atten=Auto

• 信號強度顯示畫面

•


• 信號強度指示燈

• 位于顯示畫面右側

• 測量帶寬

• 高達 40 MHz、取決于頻寬和 RBW 設置

• 音調類型

• 可變頻率，基于收到的信號強度

掃描速度

• 全頻寬掃描速度

•


• 全頻寬掃描速度，典型值

• 5500 MHz/sec (RBW = 1 MHz)

  5300 MHz/sec (RBW = 100 kHz)

  3700 MHz/s (RBW = 10 kHz)

  950 MHz/s (RBW = 1 kHz)

  使用搭載 Intel® Core™ i5-5300U 2.3 GHz 處理器、8 GB 內存、256 GB 固態硬盤、Windows® 7 Pro 操作系統的 Panasonic Toughpad FZ-G1 測得。

  頻譜畫面只顯示屏幕上的測量項目

• 通過 API 調節階躍時間

• 1 ms

SignalVu-PC 應用性能摘要

• AM/FM/PM 和直接音頻測量 (SVAxx-SVPC)

•


• 載波頻率范圍（用于調制和音頻測量）

• （1/2 × 音頻分析帶寬）至最大輸入頻率

• 最大音頻頻寬

• 10 MHz

• FM 測量（調制指數 >0.1）

• 載波功率、載波頻率誤差、音頻頻率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、調制失真、信噪比、總諧波失真、總非諧波失真、嗡聲和噪聲

• AM 測量

• 載波功率、音頻頻率、調制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、調制失真、信噪比、總諧波失真、總非諧波失真、嗡聲和噪聲

• PM 測量

• 載波功率、載波頻率誤差、音頻頻率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、調制失真、信噪比、總諧波失真、總非諧波失真、嗡聲和噪聲

• 音頻濾波器

• 低通, kHz: 0.3、3、15、30、80、300 及用戶輸入，最高 0.9 × 音頻帶寬

• 高通, Hz: 20、50、300、400 及用戶輸入，最高 0.9 × 音頻帶寬

• 標配：CCITT、C-Message

• 去加重(μs): 25、50、75、750 及用戶輸入

• 文件：用戶提供的由成對幅度/頻率組成的 .TXT 或 .CSV 文件。最多1000 對

•


• 性能特點，典型值	條件: 除另行指明外，性能： 調制率 = 5 kHz AM 深度：50% PM 偏差 0.628 弧度
  	FM	AM	PM	條件
  載波功率精度	參閱儀器的幅度精度
  載頻精度	± 0.5 Hz +（發射機頻率 × 基準頻率誤差）	參閱儀器的頻率精度	± 0.2 Hz +（發射機頻率 × 基準頻率誤差）	FM偏差: 1 kHz /10 kHz
  調制深度精度	不適用	± 0.2%+（0.01 * 實測值）	不適用	速率: 1 kHz ~ 100kHz 厚：10% 至 90%
  偏差精度	±（1% ×（速率 + 偏差）+ 50 Hz）	不適用	± 100% *（0.01 +（實測速率/1 MHz））	FM速率: 1 kHz ~ 1 MHz
  比率精度	± 0.2 Hz	± 0.2 Hz	± 0.2 Hz	FM偏差: 1 kHz ~ 100 kHz
  殘余 THD	0.10%	0.13%	0.1%	FM偏差: 5 kHz 速率：1 kHz 至 10 kHz 厚：50%
  殘余 SINAD	43 dB	58 dB	40 dB	FM 偏差 5 kHz 速率: 1 kHz ~ 10 kHz 厚：50%

• APCO P25 測量應用 (SV26xx-SVPC)

•


• 測量功能

• RF 輸出功率、工作頻率精度、調制輻射頻譜、不想要的雜散輻射、鄰道功率比、頻率偏差、調制保真度、頻率誤差、眼圖、符號表、符號速率精度、發射機功率和編碼器攻擊時間、發射機吞吐量延遲、頻率偏差與時間的關系、功率與時間的關系、瞬態頻率特點、HCPM 發射機邏輯通道峰值鄰道功率比、HCPM 發射機邏輯通道時隙外功率、HCPM 發射機邏輯通道功率包絡、HCPM 發射機邏輯通道時間對準、交叉相關標記

• 調制保真度，典型值

• CF = 460 MHz，815 MHz

• C4FM ≤ 1.0%

• HCPM ≤ 0.5%

• HDQPSK ≤ 0.25%

• 輸入信號電平是為獲得最佳的調制保真度而優化的。

• 藍牙測量應用（SV27xx-SVPC 和 SV31xx-SVPC）

•


• 帶內輻射 (ACPR)（BR 和 LE）

• 電平不確定性：參閱儀器幅度和平坦度指標

• 支持的標準

• Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增強數據速率。Bluetooth® 5（在啟用 SV31 時）。

• 測量功能

• 峰值功率、平均功率、鄰道功率或段內輻射模板、-20 dB 帶寬、頻率誤差、調制特點（包括 ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比）、頻率偏差與時間的關系（含數據包和八位字節級測量信息）、載頻 f0、頻率偏置（前置碼和凈荷）、最大頻率偏置、頻率漂移 f1-f0、最大漂移速率 fn-f0 和 fn-fn-5、中心頻率偏置表和頻率漂移表、帶色碼的符號表、包頭解碼信息、眼圖、星座圖

• 輸出功率（BR 和 LE），典型平均值

• 支持的測量：平均功率，峰值功率

• 電平不確定性：參閱儀器幅度和平坦度指標

• 測量范圍：信號電平 > –70 dBm

• 調制特性，典型平均值

• 支持的測量：ΔF1avg、ΔF2avg、ΔF2avg/ΔF1avg、ΔF2max%>=115kHz（基本速率）、ΔF2max%>=115kHz（低能耗）

• 偏差范圍：±280 kHz

• 偏差不確定性（在 0 dBm 時）：

• < 2 kHz 12 + 儀器頻率不確定度（基本速率）

• < 3 kHz 12 + 儀器頻率不確定度（低能耗）

• 測量范圍：標稱通道頻率±100 kHz

• 初始載波頻率容限 (ICFT)（BR 和 LE），典型平均值

• 測量不確定度（0 dBm 時）：<1 kHz 12+ 儀器頻率不確定度

• 測量范圍：標稱通道頻率±100 kHz

• 載波頻率漂移（BR 和 LE），典型平均值

• 支持的測量：最大頻率偏置，漂移 f1-f0，最大漂移 fn-f0，最大漂移 fn-fn-5（BR 和 LE 50 μs）

• 測量不確定度：<1 kHz + 儀器頻率不確定度

• 測量范圍：標稱通道頻率±100 kHz

• 通用數字調制分析 (SVMxx-SVPC)

•


• 調制格式

• BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM

• 分析周期

• 最多 163,500 個采樣點

• 濾波器滾降因數

• α：0.001 : 1，0.001 步長

• 矢量圖顯示格式

• 符號/軌跡顯示、頻率誤差測量、原點偏置測量

• LTE 下行鏈路 RF 測量 (SV28xx-SVPC)

•


• 支持的標準

• 3GPP TS 36.141 第 12.5 版

• 支持的幀格式

• FDD 和 TDD

• 支持的測量和顯示

• 鄰道泄漏比 (ACLR)、頻譜輻射模板 (SEM)、信道功率、占用帶寬、顯示 TDD 信號發射機關機功率的功率隨時間變化以及一級同步信號和二級同步信號的 LTE 星座圖（帶小區號、群號、段號、RS（參考信號）功率和頻率誤差）。

•


•


5G NR 上行鏈路/下行鏈路測量(5GNRNL-SVPC)

• 支持的標準

• TS 38.141-1（用于 BS）和 38.521-1（用于 UE）

• 調制精度

• Sec 6.5.2（用于 BS）和 Sec 6.4.2（用于 UE）。

• ACP

• Sec 6.6.3（用于 BS）和 Sec 6.5.2.4（用于 UE）

• 支持的幀格式

• 上行鏈路（FDD 和 TDD）

• 下行鏈路（FDD 和 TDD）

• 支持的測量和顯示

• 通道功率 (CHP)、鄰道功率 (ACP)、功率與時間的關系 (PVT)1、調制精度（包括誤差矢量幅度 (EVM)、頻率誤差、IQ 誤差）、EVM 與符號的關系、占用帶寬 (OBW)、頻譜輻射模板 (SEM)、星座圖和帶標量結果的摘要表。

• EVM（典型值）

• 20 MHz 1CC，256QAM UL，30 kHz 副載波間距
  1 GHz	2 GHz	3.5 GHz	5 GHz	6 GHz	7 GHz
  0.78%	0.93%	1.04%	0.87%	1.01%	1.05%

  對于 RSA518 系列頻譜分析儀：1 GHz 至 7 GHz 時 ≤ 39.2 dB rms EVM，用于 20 MHz CC1，256 QAM，-6 dBm 至 -33 dBm 通道功率，滿刻度下小于 -1 dB。















• ACLR（典型值）

• 小于 7GHz 時 <-48 dBc，用于 20 MHz CC1，256 QAM，-6dBm 到 -27 dBm 通道功率，滿刻度下小于 -1 dB

• 繪圖 (MAPxx-SVPC)

•


• 支持的地圖類型

• Pitney Bowes MapInfo (*.mif)、位圖 (*.bmp)、Open Street Maps (.osm)

• 保存的測量結果

• 測量數據文件（導出的結果）

• 用于測量的地圖文件

• Google Earth KMZ 文件

• 可以調用的結果文件（軌跡和設置文件）

• 兼容 MapInfo 的 MIF/MID 文件

脈沖測量 (SVPxx-SVPC)

• 測量（標稱值）

• 多分段捕獲的 Pulse-Ogram™ 瀑布圖顯示，其中包括各個脈沖的幅度與時間關系以及頻譜。脈沖頻率、Delta 頻率、平均開點功率、峰值功率、平均發射功率、脈寬、上升時間、下降時間、重復間隔（秒）、重復間隔 (Hz)、占空比 (%)、占空比（比率）、紋波 (dB)、紋波 (%)、衰落 (dB)、衰落 (%)、過沖 (dB)、過沖 (%)、脈沖到參考脈沖頻率差、脈沖到參考脈沖相位差、脈沖到脈沖頻率差、脈沖到脈沖相位差、RMS 頻率誤差、最大頻率誤差、RMS 相位誤差、最大相位誤差、頻率偏差、相位偏差、脈沖響應 (dB)、脈沖響應（時間）、時標。

• 最小檢測脈寬，典型值

• 150 ns

• 平均開點功率，18 °C ~ 28 °C，典型值

• ±0.4 dB + 絕對幅度精度

• 脈沖寬 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

• 占空比，典型值

• 讀數的 ±0.2%

• 對于 450 ns 或更寬的脈沖，占空比為 0.5 至 0.001，信噪比 ≥ 30 dB

• 平均發射功率，典型值

• ±0.5 dB + 絕對幅度精度

• 脈沖寬 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

• 峰值脈沖功率，典型值

• ±1.2 dB + 絕對幅度精度

• 脈沖寬 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

• 脈寬，典型值

• 讀數的 ±0.25%

• 對于 450 ns 或更寬的脈沖，占空比為 0.5 至 0.001，信噪比 ≥ 30 dB

• 播放錄制的信號 (SV56)

•


• 播放文件類型

• RSA306、RSA500 或 RSA600 記錄的 R3F

• 記錄的文件帶寬

• 40 MHz

• 文件播放控制

• 通用：播放、停止、退出播放

• 地點：播放開始點/結束點可以設置為 0-100%

• 跳躍：規定的跳躍長度為 73 μs 到文件大小的 99%

• 實時速率：按記錄時間 1:1 比率播放

• 循環控制：播放一次，或連續循環

• 內存要求

• 記錄信號要求存儲器支持300 MB/s的寫入速率。以實時速率播放記錄的文件要求存儲器支持300 MB/s的讀取速率。

• WLAN 測量, 802.11a/b/g/j/p (SV23xx-SVPC)

•


• 測量功能

• WLAN 功率與時間的關系；WLAN 符號表；WLAN 星座圖；頻譜輻射模板；誤差矢量幅度 (EVM) 與符號（或時間）的關系、與副載波（或頻率）的關系；幅度誤差與符號（或時間）的關系、與副載波（或頻率）的關系；相位誤差與符號（或時間）的關系、與副載波（或頻率）的關系；通道頻響與符號（或時間）的關系、與副載波（或頻率）的關系；頻譜平坦度與符號（或時間）的關系、與副載波（或頻率）的關系

• 殘余 EVM - 802.11a/g/j /p (OFDM)，64-QAM，典型值

• 2.4 GHz, 20 MHz帶寬: -39 dB

• 5.8 GHz, 20 MHz帶寬: -38 dB

• 輸入信號電平為最佳EVM優化, 平均20個突發, ≥16個符號/突發

• 殘余EVM - 802.11b, CCK-11, 典型值

• 2.4 GHz, 11 Mbps: 1.3 %

• 輸入信號電平為最佳EVM優化, 平均1,000個碼片, BT = .61

• WLAN 測量 802.11n (SV24xx-SVPC)

•


• 測量功能

• WLAN 功率與時間的關系；WLAN 符號表；WLAN 星座圖；頻譜輻射模板；誤差矢量幅度 (EVM) 與符號（或時間）的關系、與副載波（或頻率）的關系；幅度誤差與符號（或時間）的關系、與副載波（或頻率）的關系；相位誤差與符號（或時間）的關系、與副載波（或頻率）的關系；通道頻響與符號（或時間）的關系、與副載波（或頻率）的關系；頻譜平坦度與符號（或時間）的關系、與副載波（或頻率）的關系

• EVM 性能 - 802.11n，64-QAM，典型值

• 2.4 GHz, 40 MHz帶寬: -39 dB

• 5.8 GHz, 40 MHz帶寬: -38 dB

• 輸入信號電平為最佳EVM優化, 平均20個突發, ≥16個符號/突發

• WLAN 測量 802.11ac (SV25xx-SVPC)

•


• 測量功能

• WLAN 功率與時間的關系；WLAN 符號表；WLAN 星座圖；頻譜輻射模板；誤差矢量幅度 (EVM) 與符號（或時間）的關系、與副載波（或頻率）的關系；幅度誤差與符號（或時間）的關系、與副載波（或頻率）的關系；相位誤差與符號（或時間）的關系、與副載波（或頻率）的關系；通道頻響與符號（或時間）的關系、與副載波（或頻率）的關系；頻譜平坦度與符號（或時間）的關系、與副載波（或頻率）的關系

• EVM 性能 - 802.11ac，256-QAM，典型值

• 5.8 GHz, 40 MHz帶寬: -38 dB

• 輸入信號電平為最佳EVM優化, 平均20個突發, ≥16個符號/突發

• EMC 預認證和故障排除 (EMCVUxx-SVPC)

•


• 標準

• EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G

• 功能

• EMC-EMI 顯示、附件和限制線設置向導、檢查、諧波標記、電平目標、比較譜線、測量環境、報告生成、重新測量點

• 檢波器

• +峰值、平均值、平均值（對數）、平均值 (VRMS)、CISPR 準峰值、CISPR 峰值、CISPR 平均值、CISPR 對數平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值

• 限制線

• 最多 3 條限制線（帶相應余量）

• 分辨率 BW

• 按照標準設置或由用戶規定

• 駐留時間

• 按照標準設置或由用戶規定

• 報告格式

• PDF、HTML、MHT、RTF、XLSX、圖像文件格式

• 附件類型

• 天線、近場探頭、電纜、放大器、限幅器、衰減器、濾波器等

• 校正格式

• 增益/損耗常數、增益/損耗表、天線因數

• 軌跡

• 保存/調出多達 5 條譜線、數學譜線（譜線 1 減去譜線 2）、環境譜線

• 回波損耗、故障測距和電纜損耗測量

•


• 測量功能

• 回波損耗、電纜損耗和故障測距 (DTF)

• 頻率范圍

• 10 MHz 至 3 GHz (RSA603A)

• 10 MHz 至 7.5 GHz (RSA607A)

• 掃描速度13

• 5 ms/點，回波損耗測量

• 5 ms/點，故障測距測量

• 5 ms/點，電纜損耗測量

• 頻率分辨率

• 500 Hz

• 回波損耗測量誤差

• 0 至 15 dB 回波損耗：±0.5 dB

• 15 至 25 dB 回波損耗：±1.5 dB

• 25 至 35 dB 回波損耗：±4.0 dB

• 14 dB 回波損耗時的回波損耗測量誤差

• ±1.5 dB，10 Mhz 至 6.8 GHz

• ±3.0 dB，6.8 Ghz 至 7.5 GHz

• 回波損耗測量范圍

• 50 dB

• 抗干擾能力

• 以下條件時回波損耗測量誤差處于規格范圍內：

• +5 dBm 干擾源功率，在測量點 800 kHz 范圍內

• +5 dBm 干擾源功率，距測量點 800 kHz 以上

• （高功率測試電平。精度評估中不包括干擾源。）

• 故障測距范圍

• 1500 m 或 15 dB 單向電纜損耗，用戶定義

• 最大范圍與電纜速度系數和頻率步長的函數關系如下：

•

•


• 其中：

• Vp = 相對于光速的電纜速度系數

• c = 光速 (m/s)

• Fstart = 掃描開始頻率 (Hz)

• Fstop = 掃描停止頻率 (Hz)

• N = 掃描點數

• 故障測距分辨率

• RSA603A, (RG-58Vp=0.66)：0.03 m（用戶可定義）

  RSA607A, (RG-58Vp=0.66)：0.01 m（用戶可定義）

  最小分辨率與電纜速度系數和頻率步長的函數關系如下：

•


•

• 或

•

•


28 伏特噪聲源驅動

• 28 伏特噪聲源驅動輸出

•


• 輸出電平

• 28 VDC @ 140 mA

• 輸出電壓打開/關閉時間

• 打開：100 µS

  關閉：500 µS

輸入和輸出端口

• 輸入、輸出和接口

•


• RF 輸入

• N 型，孔式

• 外部頻率基準輸入

• BNC 型，孔式

• 觸發/同步輸入

• BNC 型，孔式

• 跟蹤發生器源輸出

• N 型，孔式

• GPS 天線

• SMA 型，孔式

• USB 設備端口

• USB 3.0 – A 型

• USB 狀態 LED

• LED，紅/綠雙色

  LED 狀態：

  紅燈常亮：使用 USB 電源或復位

  綠燈常亮：已初始化，可以使用

  綠燈閃爍：把數據傳送到主機

•


安裝要求

• 最大功耗(全裝上)

• RSA600A：最大 45 W。

• 涌入電流

• 2 A peak最大值, 25 °C (77 °F)時, ≤ 5次開關機, 產品關閉至少30秒后。

• 散熱間隙

• 底部, 頂部

  安裝支腳時為 0 毫米（0 英寸）

  不安裝支腳時為 6.3 毫米（0.25 英寸）

  側面

  0 毫米（0 英寸）

  后部：38.1 毫米（1.5 英寸）

物理特性

• 物理特性

•


• 高度

• 75.0 毫米（2.95 英寸）

• 寬度

• 222.3 毫米（8.75 英寸）

• 深度

• 358.6 毫米（14.12 英寸）

• 凈重

• 2.79 公斤（6.15 磅）

環境和安全

• 溫度

•


• 工作狀態

• –10 °C 至 +55 °C（+14 °F 至 +131 °F）

• 非工作狀態

• -51 °C 至 +71 °C（-60 °F 至 +160 °F）

• 濕度

•


•


• MIL-PRF-28800F 2 類

  工作狀態：

  +10 °C ~ 30 °C (+50 °F ~ 86 °F)溫度范圍內5% ~ 95±5%RH (相對濕度)

  +30 °C ~ 40 °C (+86 °F ~ 104 °F)時5% ~ 75±5%相對濕度

  +40 °C ~ +55 °C (+86 °F ~ +131 °F)時5% ~ 45±5%相對濕度

  <10 °C (+50 °F)濕度不能控制，無冷凝

• 海拔高度

•


• 工作狀態

• 最高 3000 米（9,842 英尺）

• 非工作狀態

• 最高 12000 米（39,370 英尺）

動態

• 振動

•


• 工作狀態

• 泰克Class 3隨機振動測試, 0.31 GRMS: 5-500 Hz, 3個軸, 每個軸10分鐘

• 非工作狀態

• MIL-PRF-28800F 3 類

  2.06 GRMS, 5 500 Hz, 每個軸10分鐘, 3個軸(總共30分鐘)

• 沖擊

•


• 工作狀態

• 測試方法依據軍事標準MIL-PRF-28800F 1-4

• 非工作狀態

• 超過軍事標準MIL-PRF-28800F的要求

• 處理和運輸

•


• 臺式機處理, 工作時

• MIL-PRF-28800F 3 類

• 運輸中跌落, 未工作時

• MIL-PRF-28800F 2 類
