♦ 采用線性（Linear）放大技術，低噪音、高穩定性
♦ 高功率密度設計，300VA 為 ½ 2U , 1500VA 為3U尺寸，節省安裝空間
♦ 頻率可調，范圍：45Hz- 500Hz
♦ 相位角可調，范圍：0-360°
♦ 高電流波峰因素，適用于浪涌電流測試
♦ TRIAC Dimmer 調光/調速器模擬功能
♦ 輸出變化的同步TTL信號
♦ LIST模式做測試電源擾動（PLD）模擬
♦ 可模擬突波、陷波波形
♦ 電壓暫降、短時中斷和電壓變化模擬
♦ 可量測各種電參數，包括RMS電壓/電流、實際功率、功率因素、VA（視在功率）、峰值電流等參數
♦ 測量解析度可達到0.01W/0.1mA，符合能源之星（Energy Star）標淮要求
♦ 標配RS-232、USB和LAN（支持SCPI協議）（ * IT7321機型未內置GPIB接口）
♦ 支持 3 臺設備通過 System Bus 連接，實現三相交流電源功能
♦ 過流、過壓、過功率及過熱保護
產品功能與優勢
線性（Linear）放大技術
IT7300系列交流電源利用線性（Linear）放大線路設計，可提供低噪聲、高穩定性輸出。這種技術具有高速的響應特性、穩定低噪音，能夠模擬電源線異常，瞬時的電壓升高、跌落和停電，并且能應用于ATE等。

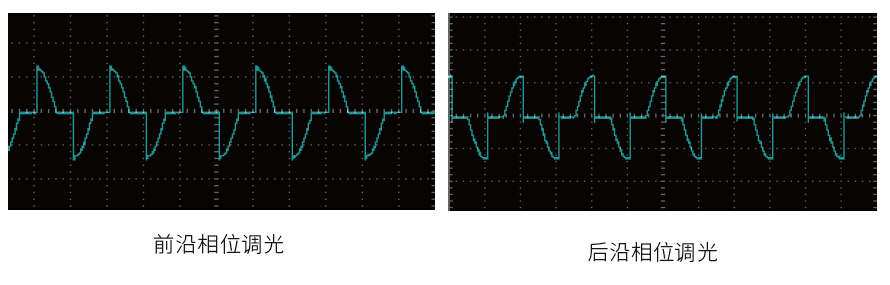

TRIAC Dimmer 調光/調速器模擬功能
IT7300系列采用交流電源供應器TRIAC Dimmer(可控制調光及調速)功能，工程師可使用此功能對電燈，或電機等產品進行調光或調速測試以驗證產品在終端使用者使用調光或調速控制器時的狀況,存在產品品質的隱患。
無工頻變壓器供電，功耗低
IT7300系列交流源采用無工頻變壓器供電，功耗更低，解決了使用工頻變壓器造成的大體積、大散熱和小功率輸出的問題，還提供一種交流源中電流電壓和交流電壓之間的線性適配方法，解決了能耗高和精度低的問題。

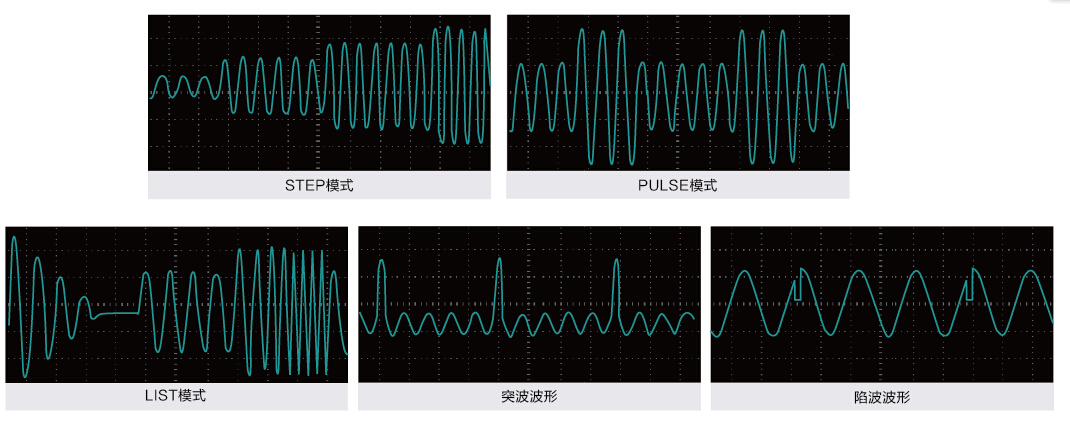

輸入電源的干擾模擬（List功能）
IT7300系列內建數字頻率合成(DDS)的波形產生器，使其具備富有彈性之波形模擬功能。使用者可直接透過面板按鍵及時設定所需電源波形，可模擬電源瞬斷、突波、陷波、特定相位角度開啟或關閉、交流正弦波幅值及頻率之緩升降等特性。
Model |
| IT7321 |
| IT7322 |
相 |
|
| Input |
|
電壓 |
|
|
頻率 | 220Vac±10% or 110Vac±10% | 220Vac±10% or 110Vac±10% |
最大電流 | 47~63Hz | 47~63Hz |
功率因數 | 6.3A(220Vac) or 10A(110Vac) | 15A(220Vac) or 30A(110Vac) |
| 0.5(typical) | 0.7(typical) |
最大功率 |
|
| AC Output |
|
|
|
|
最（大rm電s）流 | 3A | (0~150V) |
|
| 6A | (0~150V) |
1.5A | (0~300V) |
|
| 3A | (0~300V) |
最（大pe電ak流） 相 | 9A | (0~150V) |
| 18A (0~150V) |
4.5A | (0~300V) |
|
| 9A | (0~300V) |
總諧波失真（THD） | 1φ/2W | 1φ/2W |
波峰因數 | ≤0.5% at 45-500Hz (Resistive Load) | ≤0.5% at 45-500Hz (Resistive Load) |
電源調解率 | 3 | 3 |
負載調解率 | 0.1% max for a ±10% line change | 0.1% max for a ±10% line change |
響應時間 | ≤0.5%FS(Resistive Load) | ≤0.5%FS(Resistive Load) |
| <100μS | <100μS |
| 范圍 |
| Setting |
|
電壓 |
|
|
|
分辨率 | 0.1V | 0.1V |
精度 溫度系數 | ±(0.2%+0.6V) | ±(0.2%+0.6V) |
范圍 | ±(0.04% per degree from 25℃) | ±(0.04% per degree from 25℃) |
頻率 | 分辨率 | 45~500Hz | 45~500Hz |
| 0.1Hz at 45-99.9Hz 1Hz at 100-500Hz | 0.1Hz at 45-99.9Hz 1Hz at 100-500Hz |
精度范圍 | 0.1Hz ~ | 0.1Hz |
相位角 | 分辨率 | 0~360° | 0~360° |
精度 | 0.1° | 0.1° |
| ±1°(45~65Hz) | ±1°(45~65Hz) |
| 范圍 |
| Measurement |
|
電(rm壓s) | 分辨率 |
|
|
精度 | 0.1V | 0.1V |
溫度系數 | ±(0.2%+0.6V) | ±(0.2%+0.6V) |
范圍 | ±(0.04% per degree from 25℃) | ±(0.04% per degree from 25℃) |
電(rm流s) | 分辨率 | L:120.0mA * M:1.200A *H:3.00A * | L:120.0mA * M:1.200A * H:6.00A * |
| L:0.1mA M:1mA H:10mA | L:0.1mA M:1 | mA H:10mA |
精度 溫度系數 | L:±(0.2%+0.6mA) M:±(0.2%+6mA) | L:±(0.2%+0.6mA) M:±(0.2%+6mA) |
H:±(0.2%+40mA) | H:±(0.2%+60mA) |
范圍 | ±(0.04% per degree from 25℃) | ±(0.04% per | degree from 25℃) |
電(pe流ak) | 分辨率 | 0~12A | 0~18A |
精度 | 0.01A | 0.01A |
溫度系數 | ±(1%+0.36A) | ±(1%+0.36A) |
分辨率 | ±(0.05% per degree from 25℃) | ±(0.05% per degree from 25℃) |
功率 |
| L:0.01W M:0.1W H:1W | L:0.01W M:0.1W H:1W |
精度 溫度系數 | L:±(0.2%+0.2W) (47Hz~65Hz) | L:±(0.2%+0.2W) (47Hz~65Hz) |
M:±(0.2%+2W) (47Hz~65Hz) | M:±(0.2%+2W) (47Hz~65Hz) |
H:±(0.2%+4W) (47Hz~65Hz) | H:±(0.2%+6W) (47Hz~65Hz) |
| ±(0.05% per degree from 25℃) | ±(0.05% per degree from 25℃) |
記憶存儲 |
|
| General |
|
同步輸出信號 |
|
|
接口 | Output Signal 5V,BNC type | Output Signal 5V,BNC type |
操作環境 | LAN/USB/RS232 | LAN/USB/RS232 |
尺寸 | 0~40℃/20~80%RH | 0~40℃/20~80%RH |
重量 | 1/2 2U | 3U |
| 10kg | 37kg |
