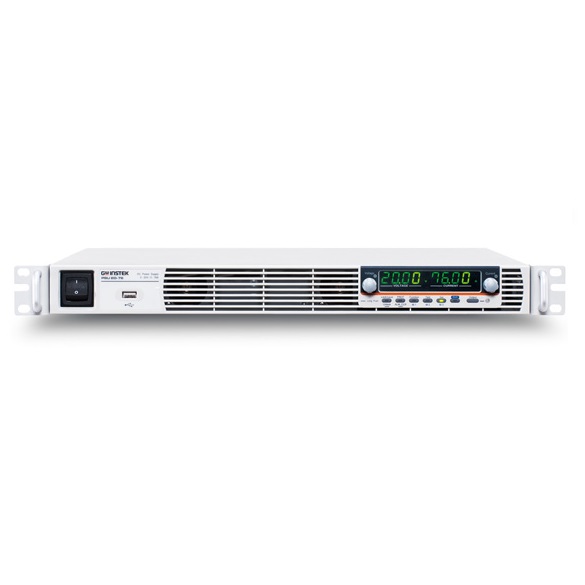

固緯電子新推出的PSU高壓機種共包含五款，分別是PSU 100-15，PSU 150-10，PSU 300-5，PSU 400-3.8，PSU 600-2.6。PSU高壓機種的推出是為了滿足高壓應用需求，而加入既有PSU系列陣容，使PSU系列涵蓋電源范圍從6V增加到600V。承繼原本PSU低壓系列（PSU 6-200，PSU 12.5-120，PSU 20-76，PSU 40-38和PSU 60-25）的功能設計及維持原有的高功率密度特性及高度1U的外觀，并擴充PSU系列從原本最高輸出電壓60V增加到最高電壓到600V和最大功率1560瓦特。PSU高壓機種的推出更可以滿足PSU-系列在1U電源市場更廣泛的電壓需求，也能提供系統整合商更多的彈性與選擇來做系統整合。經由PSU高壓機種的推出，使得PSU產品線分布更加完整，PSU系列將不僅滿足現有低壓大電流應用，更可以應用于更多的高壓應用的需求。
利用同型號PSU機種進行串并聯的組合，可增加總輸出功率、總電流或總電壓，此涵蓋更寬的電壓、電流輸出可充分滿足各種不同的測量電壓或電流需求。PSU-系列是一個單一的輸出功率從1200W到1560W的可程式直流電源供應器，而PSU-系列提供2組串聯連接模式（限定300V以下機種）或4組的并聯連接模式，因此本系列機種在串聯后的最高電壓為600V；在并聯后的最大電流為800A及最大輸出功率為6.24千瓦特。
PSU-系列是一個可設定的定電流（CC）優先或定電壓（CV）優先的電源供應器。PSU-系列電源供應器，在定電壓或定電流的模式下，其輸出的電壓或電流的斜率可按使用者的測試需求進行調整。斜率設置區分為高速優先或斜率優先兩種。高速優先斜率設置為定電流（CC）或定電壓（CV）模式的電流或電壓變化以最高速進行。斜率優先模式為定電流（CC）或定電壓（CV）模式下允許用戶可調整斜率，可透過此功能進行上升斜率或下降斜率的調整控制。斜率優先模式適用于馬達測試時，調整輸出電壓上升時間，抑制啟動瞬間的涌浪電流，保護待測物。
PSU也提供USB，LAN，RS-232，RS-485、模擬控制界面及選配的GPIB、隔離模擬界面（電壓控制型）、隔離模擬界面（電流控制型），是業界中界面支持最齊全的1U電源。透過PSU Multi-Drop mode在使用LAN、USB及GPIB遠端程控及slaver擴充時，無需另外使用switch/Hub、GPIB cable。可幫助客戶于LAN、USB通信時，無需另外購買連接slaver裝置用的擴充裝置。
新推出的PSU-高壓系列適用于DC/DC轉換器的一次側輸入，也適用于伺服馬達（Servo Motor）生產應用。PSU也常被整合至零組件測量系統中，如電容器老化檢測設備，600V直流偏壓應用；二極管老化測試設備；半導體生產設備；車用電子，8缸汽油發動機或12缸柴油發動機的ECU測試..等。
PSU-series提供使用者彈性的設定High/Low Level或是1 ~ 60ms脈沖寬度的Trigger input或Trigger output信號。Trigger input可以控制PSU依據設定來輸出或者加載預設的電壓電流及內存參數。相對也可以在PSU輸出時或加載預設的電壓電流及內存參數時，從PSU產生對應的Trigger output信號。
PSU系列（開關式）
額定電壓輸出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V
額定功率輸出：1200W ~ 1560W
C.V/ C.C 優先模式
可調式電壓/電流上升下降斜率
串聯/ 并聯擴充能力(同型號最多2臺(限定300V以下機種)/同型號最多4臺)
高效率及高功率密度
1U高及19”Rack Mount Size 設計
3組Preset Function
前面板序列編程功能
Bleeder Control功能
Internal Resistance 功能
面板鎖定功能
保護功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail
標配: USB, LAN, RS-232, RS-485, 模擬控制界面
選配: GPIB、絕緣模擬接口(電壓控制型)、絕緣模擬接口(電流控制型)
CE認證
| 格 |
| PSU-LV | PSU-HV |
| 型號 | PSU | 6-200 | 12.5-120 | 20-76 | 40-38 | 60-25 | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 |
| 額定輸出電壓 | V | 6 | 12.5 | 20 | 40 | 60 | 100 | 150 | 300 | 400 | 600 |
| 額定輸出電流 | A | 200 | 120 | 76 | 38 | 25 | 15 | 10 | 5 | 3.8 | 2.6 |
| 額定輸出功率 | W | 1200 | 1500 | 1520 | 1520 | 1500 | 1500 | 1500 | 1500 | 1520 | 1560 |
| 定電壓模式 |
| 電源調節率 | mV | 2.6 | 3.25 | 4 | 6 | 8 | 12 | 17 | 32 | 42 | 62 |
| 負載調節率 | mV | 2.6 | 3.25 | 4 | 6 | 8 | 12 | 17 | 32 | 42 | 62 |
| 輸出漣波及雜訊p-p | mV | 60 | 60 | 60 | 60 | 60 | 80 | 100 | 150 | 200 | 300 |
| 輸出漣波及雜訊r.m.s. | mV | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 25 | 40 | 60 |
| 溫度系數 |
| 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 |
| 偵測補償電壓 (single wire) | V | 1 | 1 | 1 | 2 | 3 | 5 | 5 | 5 | 5 | 5 |
| 上升時間 Rated load | ms | 80 | 80 | 80 | 80 | 80 | 150 | 150 | 150 | 200 | 250 |
| 上升時間 No load | ms | 80 | 80 | 80 | 80 | 80 | 150 | 150 | 150 | 200 | 250 |
| 下降時間Rated load | ms | 10 | 50 | 50 | 80 | 80 | 150 | 150 | 150 | 200 | 250 |
| 下降時間No load | ms | 500 | 700 | 800 | 1000 | 1100 | 1500 | 2000 | 2500 | 3000 | 4000 |
| 負載變動回復時間 | ms | 1.5 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 定電流模式 |
| 電源調節率 | mA | 22 | 14 | 9.6 | 5.8 | 4.5 | 3.5 | 3 | 2.5 | 2.38 | 2.26 |
| 負載調節率 | mA | 45 | 29 | 20.2 | 12.6 | 10 | 8 | 7 | 6 | 5.76 | 5.52 |
| 輸出漣波及雜訊r.m.s. | mA | 400 | 240 | 152 | 95 | 75 | 45 | 35 | 25 | 17 | 12 |
| 溫度系數 |
| 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 |
| 保護功能 |
| 過電壓保護 (OVP)設定范圍 | V | 0.6-6.6 | 1.25-13.75 | 2-22 | 4-44 | 5-66 | 5 - 110 | 5 - 165 | 5 - 330 | 5 - 440 | 5 - 660 |
| 過電壓保護 (OVP)設定精度 | mV | 60 | 125 | 200 | 400 | 600 | 1000 | 1500 | 3000 | 4000 | 6000 |
| 過電流保護 (OCP)設定范圍 | A | 5-220 | 5-132 | 5-83.6 | 3.8-41.8 | 2.5-27.5 | 1.5 - 16.5 | 1-11 | 0.5 - 5.5 | 0.38 - 4.18 | 0.26 - 2.86 |
| 過電流保護 (OCP)設定精度 | mA | 4000 | 2400 | 1520 | 760 | 500 | 300 | 200 | 100 | 76 | 52 |
| 界面相容性 |
| USB | 類型A:主機，類型B：裝置，速度：1.1/2.0，USB類別：CDC（通訊設備類） |
| LAN | MAC地址，DNS IP地址，用戶密碼，網關IP地址，儀器IP地址，子網掩碼 |
| RS-232 / RS-485 | 符合EIA232D / EIA485 規格 |
| GPIB (Factory Option) | SCPI - 1993, 符合IEEE 488.2 標準的接口 |
| 一般 |
| 重量 | 主機本體小于 8.7kg |
| 尺寸 | 423mm×43.6mm×447.2mm(WxHxD) |
| 散熱 | 內部風扇強制風冷 |
| 電磁相容性 | 符合歐洲EMC 指令 89/336/EEC，用于A類測試和測量產品 |
| 安全性 | 符合歐洲低壓指令73/23/EEC，并帶有CE標志 |
| 耐壓 | 輸入至接地 : 1500Vac / 1min;輸入至輸出 : 3000Vac / 1min;Vout≦150V;輸出至接地 : 1000Vdc / 1min;150<Vout≦600;輸出至接地 : 1500Vdc / 1min |
| 絕緣阻抗 | 輸出至接地；輸入至接地 ；輸入至輸出: 100MΩ 或更大 (DC 1000V) |
