產品特點
l 頻段范圍最高至6.5GHz
l 可調數字中頻帶寬，最大20MHz全景中頻顯示
l 信號存儲回放，便于瞬態信號的監測、處理和定位
l I/Q數據流記錄至最大帶寬500kHz
l 支持AM/FM廣播信號解調，并提供模擬音頻流接口
l 良好的API文檔提供給用戶進行系統編程或應用拓展
l LAN 接口，用于遠程控制和數據輸出
l 功耗低、重量輕和體積小巧的特點，適合系統集成和安裝
產品簡介

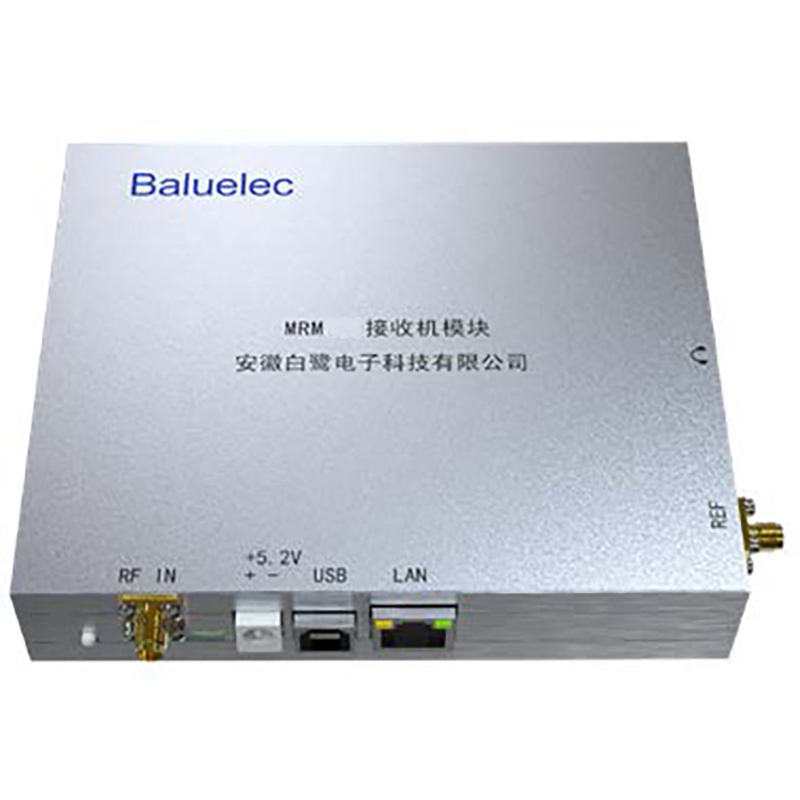

MRM100和MRM200系列數字接收機模塊擁有優異的性能和小巧的體積，憑借其6.5GHz的頻率覆蓋和瞬態帶寬最大至20MHz的數字中頻，監測范圍不僅可以覆蓋HF、VHF和UHF頻段，而且可以對用戶設置頻段進行高速掃描。在集成應用的場景中，該模塊可以向網絡服務器傳輸I/Q數據和頻譜數據以便于信號的分析和處理。特別在分布式射頻傳感器的應用中，多個接收機模塊可以在標準的TCP/IP網絡上遠程部署連接。
技術規格
模塊型號 | MRM100 | MRM230 | MRM260 |
RF數據 |
頻率范圍 |
| 9kHz~3.6GHz | 20MHz~3.3GHz | 20MHz~6.5GHz |
RF輸入 |
輸入阻抗 |
| 50Ω | 50Ω | 50Ω |
VSWR |
| ≤ 2:1 | ≤ 2:1 | ≤ 2:1 |
輸入衰減 | 射頻衰減器 | 最大40dB | 最大30dB | 最大30dB |
中頻衰減器 | 無 | 最大20dB | 最大20dB |
幅度精度 |
| ±1.5dB | ±1.5dB | ±1.5dB |
預選器 |
| 高通/低通濾波器組合 |
噪聲系數 |
| 典型值15dB | 典型值13dB | 典型值12dB |
鏈路增益 |
| 最大40dB | 最大50dB | 最大50dB |
三階截點（TOI） | 輸入帶內 | 典型值15dB | 典型值13dB | 典型值13dB |
二階截點（SOI） |
| 典型值50dB | 典型值45dB | 典型值40dB |
相位噪聲 | △f = 10 kHz, fc = 1.0GHz | 典型值-83dBc/Hz | 典型值-95dBc/Hz | 典型值-90dBc/Hz |
鏡頻抑制 |
| ≥ 60dB | ≥ 70dB | ≥ 70dB |
中頻抑制 |
| ≥ 60dB | ≥ 70dB | ≥ 80dB |
固有剩余響應 |
| 典型值 -100dBm | 典型值 -110dBm | 典型值 -110dBm |
IF 數據 |
頻譜顯示范圍 |
| 10kHz ~ 5MHz | 10kHz ~ 20MHz |
顯示模式 |
| 常規、平均和最大保持 |
IF解調帶寬 | 12個濾波器 | 1.5/2.4/6/9/15/30/50/120/150/200/300/500kHz |
解調模式 |
| AM、FM和I/Q |
信號處理 |
快速傅里葉變換 | IF 頻譜 | 2048點（布萊克曼窗） |
數據類型 | I/Q數據 （16bit精度） | 最大500kHz信號帶寬 |
頻譜數據 | IF頻譜和掃頻頻譜 |
場強電平 | 信道帶寬最小至1.5kHz |
數據存儲深度 | 連續實時數據（I/Q數據） | 實時數據保存（最大實時帶寬500kHz） |
掃描模式 |
頻率掃描 | 起始/終止頻率 | 用戶可選擇 | 用戶可選擇 |
分辨率帶寬（bin寬度） | 500Hz ~ 1MHz | 125/250/500/625Hz/1.25/2.5/3.125/6.25/12.5/25/50/100/200 kHz |
存儲掃描 | 存儲位置 | 1024個信道，用戶可編程 |
測量精度和顯示模式 |
頻率分辨率 |
| 1Hz | 3Hz |
頻率精度 | 指定工作溫度范圍內 | ±0.5ppm | ±0.5ppm |
老化率 | ±0.5ppm/年 | ±0.5ppm/年 |
信號電平 |
| 0.1 dB分辨率 | 0.1 dB分辨率 |
顯示誤差 |
| ±1.5dB | ±1.5dB |
接口 |
天線輸入 |
| SMA, 50 Ω | SMA, 50 Ω |
最大電平 | 非破壞性 | +10dBm, 0 VDC | +10dBm, 0 VDC |
參考輸入 | 10 MHz | SMA, 典型值50 Ω | SMA, 典型值50 Ω |
輸入電平 | 非破壞性 | ≤ +10dBm | ≤ +10dBm |
中頻輸出（模擬） | 未控制 | 不支持 | 75 MHz, SMA, 50 Ω |
I/Q輸出 | 帶寬 ≤ 500 kHz | LAN |
音頻輸出，模擬 | 取決于濾波器和調制類型 | 10 Hz/300 Hz到12.5 kHz |
數據和控制接口 | 遙控和數據傳輸 | Ethernet 10/100BaseT |
基本數據 |
工作溫度范圍 | 典型范圍 | 0oC 至 +50 oC |
允許溫度范圍 | 最大范圍 | -10oC 至 +50 oC（無冷凝） |
儲存溫度范圍 |
| -40oC 至 +70 oC |
電源 | DC | 典型值+5.3V±5% | 典型值+12V±5% |
典型值電壓 | 最大電流 2A | 最大電流 1A | 最大電流 2A |
尺寸 | 長 × 寬 × 高 | 145mm×120mm×28mm | 150mm×95mm×28mm | 150mm×95mm×36mm |
重量 |
| 約700g | 約600g | 約800g |
訂貨信息
配置 | 描述 | 訂貨號 |
主機 | 數字接收機模塊 | MRM100、MRM230、MRM260 |
附件 | CD光盤（用戶手冊、編程手冊、上位機軟件（基本軟件包）） |
|
電源適配器 |
|
LAN連接線（標準以太網線） |
|
選件 | 緊湊型全向天線 | OA750 |
手持式定向天線 | DA800 |
便攜式殼體 | MRM-K1 |
雙端口輸入 | MRM-K2 |
