產品特點
l 頻段范圍最高至6.5GHz
l 全頻段全景掃描速率高達3GHz/s
l 可調數字中頻帶寬，最大20MHz中頻全景顯示
l 信號存儲回放，便于瞬態信號的監測、處理和定位
l I/Q數據流實時記錄最大帶寬500kHz
l 支持AM/FM廣播信號解調，并提供模擬音頻流接口
l 良好的API文檔提供給用戶進行系統編程或應用拓展
l LAN 接口，用于遠程控制和數據輸出
l 緊湊的半寬1U標準機箱，可實現節省空間的系統集成
l 可用于可疑信號監測和干擾檢測等
產品簡介

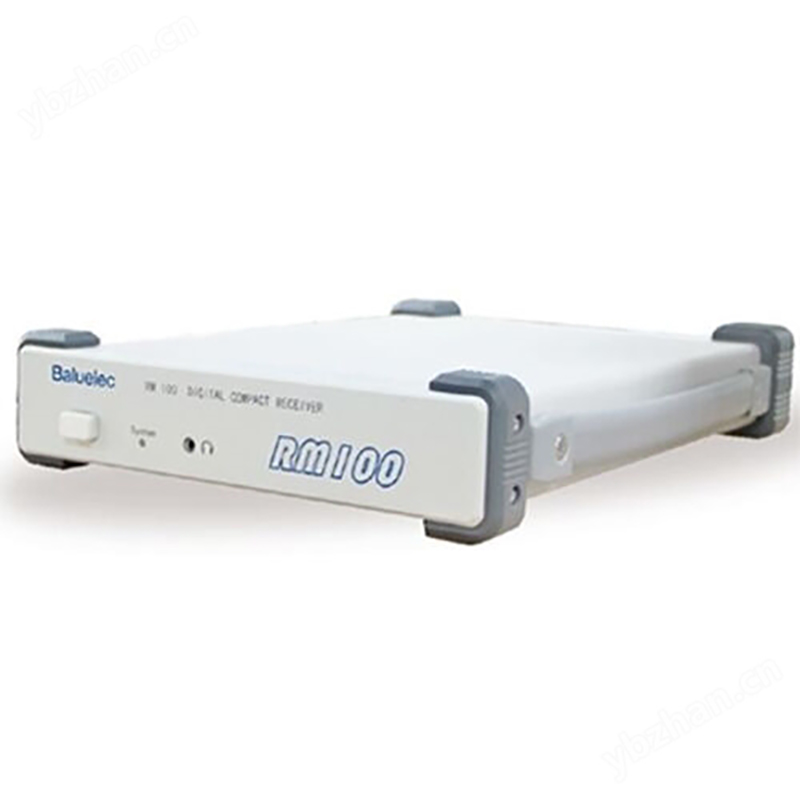

RM100和RM200系列緊湊型數字接收機是為經濟有效的移動無線電監測解決方案而設計的。該類型接收機集經濟性與技術性于一身，可通過遠程控制軟件進行操作，并針對監測任務對其功能進行了優化，具有功能廣泛、體積緊湊和低功耗等優點。另外，該接收機可使用各種天線，如寬帶全向天線或定向天線，實現頻譜監測或測向功能。RM100和RM200系列緊湊型數字接收機緊湊和輕型的設計特點使其成為安裝在車輛、飛行器（作為有效負荷）和無人駕駛飛機上的理想選擇。
技術規格
模塊型號 | RM100 | RM230 | RM260 |
RF數據 |
|
頻率范圍 |
| 9kHz~3.6GHz | 20MHz~3.3GHz | 20MHz~6.5GHz |
RF輸入 |
|
輸入阻抗 |
| 50Ω | 50Ω | 50Ω |
VSWR |
| ≤ 2:1 | ≤ 2:1 | ≤ 2:1 |
輸入衰減 | 射頻衰減器 | 最大40dB | 最大30dB | 最大30dB |
中頻衰減器 | 無 | 最大20dB | 最大20dB |
幅度精度 |
| ±1.5dB | ±1.5dB | ±1.5dB |
預選器 |
| 高通/低通濾波器組合 | 高通/低通濾波器組合 | 高通/低通濾波器組合 |
噪聲系數 |
| 典型值16dB | 典型值14dB | 典型值12dB |
鏈路增益 |
| 最大40dB | 最大50dB | 最大50dB |
三階截點（TOI） | 輸入帶內 | 典型值13dB | 典型值13dB | 典型值13dB |
二階截點（SOI） |
| 典型值50dB | 典型值45dB | 典型值40dB |
相位噪聲 | △f = 10 kHz, fc = 1.0GHz | 典型值-83dBc/Hz | 典型值-95dBc/Hz | 典型值-90dBc/Hz |
鏡頻抑制 |
| ≥ 60dB | ≥ 70dB | ≥ 70dB |
中頻抑制 |
| ≥ 60dB | ≥ 70dB | ≥ 80dB |
固有剩余響應 |
| 典型值 -100dBm | 典型值 -110dBm | 典型值 -110dBm |
IF 數據 |
頻譜顯示范圍 |
| 10kHz ~ 5MHz | 10kHz ~ 20MHz |
顯示模式 |
| 常規、平均和最大保持 | 常規、平均和最大保持 |
IF解調帶寬 | 12個濾波器 | 1.5/2.4/6/9/15/30/50/120/150/200/300/500kHz |
解調模式 |
| AM、FM和I/Q |
信號處理 |
快速傅里葉變換 | IF 頻譜 | 2048點（布萊克曼窗） |
數據類型 | I/Q數據 （16bit精度） | 最大500kHz信號帶寬 |
頻譜數據 | IF頻譜和掃頻頻譜 |
場強電平 | 信道帶寬最小至1.5kHz |
數據存儲深度 | 連續實時數據 | 實時數據保存（I/Q數據） |
掃描模式 |
頻率掃描 | 起始/終止頻率 | 用戶可選擇 | 用戶可選擇 |
分辨率帶寬（bin寬度） | 500Hz ~ 1MHz | 125/250/500/625Hz/1.25/2.5/3.125/6.25/12.5/25/50/100/200 kHz |
存儲掃描 | 存儲位置 | 1024個信道，用戶可編程 |
測量精度和顯示模式 |
頻率分辨率 |
| 1Hz | 3Hz |
頻率精度 | 指定工作溫度范圍內 | ±0.5ppm | ±0.5ppm |
老化率 | ±0.5ppm/年 | ±0.5ppm/年 |
顯示誤差 |
| ±1.5dB | ±1.5dB |
接口 |
天線輸入 |
| SMA, 50 Ω | SMA, 50 Ω |
最大電平 | 非破壞性 | +10dBm, 0 VDC | +10dBm, 0 VDC |
參考輸入 | 10 MHz | SMA, 典型值50 Ω | SMA, 典型值50 Ω |
輸入電平 | 非破壞性 | ≤ +10dBm | ≤ +10dBm |
中頻輸出（模擬） | 未控制 | 不支持 | 75 MHz, SMA, 50 Ω |
I/Q輸出 | 帶寬 ≤ 500 kHz | LAN |
音頻輸出，模擬 |
| 10 Hz/300 Hz到12.5 kHz |
數據和控制接口 | 遙控和數據傳輸 | Ethernet 10/100BaseT |
基本數據 |
工作溫度范圍 | 典型范圍 | 0oC 至 +50 oC |
允許溫度范圍 | 最大范圍 | -10oC 至 +50 oC（無冷凝） |
儲存溫度范圍 |
| -40oC 至 +70 oC |
電源 | DC | 典型值+12V±5% |
典型值電壓 | 最大電流 1A |
尺寸 | 長 × 寬 × 高 | 45mm × 220mm ×330 mm |
重量 |
| 約2.5kg |
訂貨信息
配置 | 描述 | 訂貨號 |
主機 | 數字接收機模塊 | RM100、RM230、RM260 |
附件 | CD光盤（用戶手冊、編程手冊、上位機軟件（基本軟件包）） |
|
電源適配器 |
|
LAN連接線（標準以太網線） |
|
選件 | 緊湊型全向天線 | OA750 |
手持式定向天線 | DA800 |
