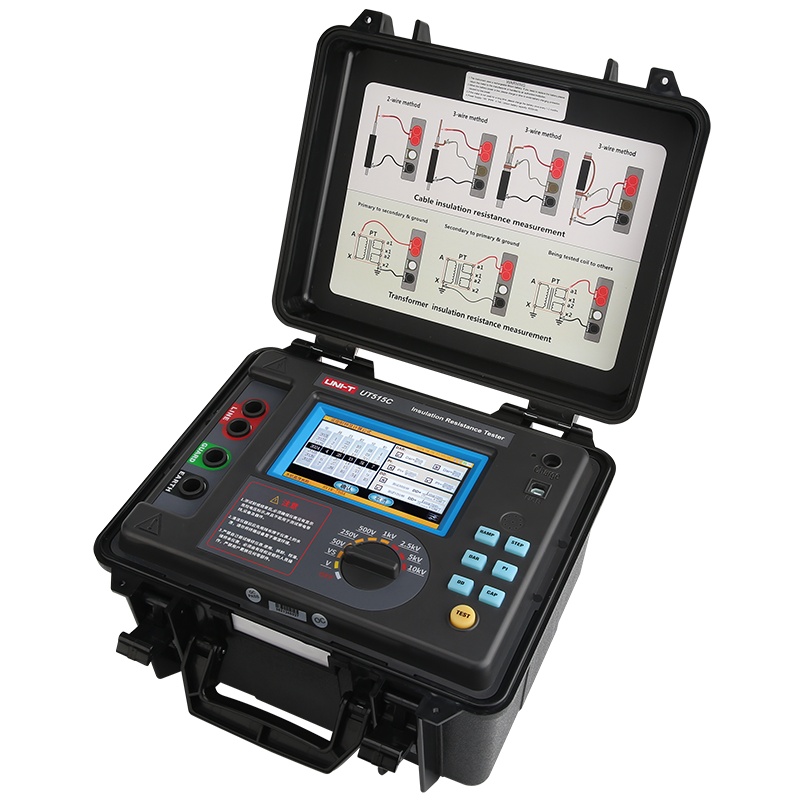

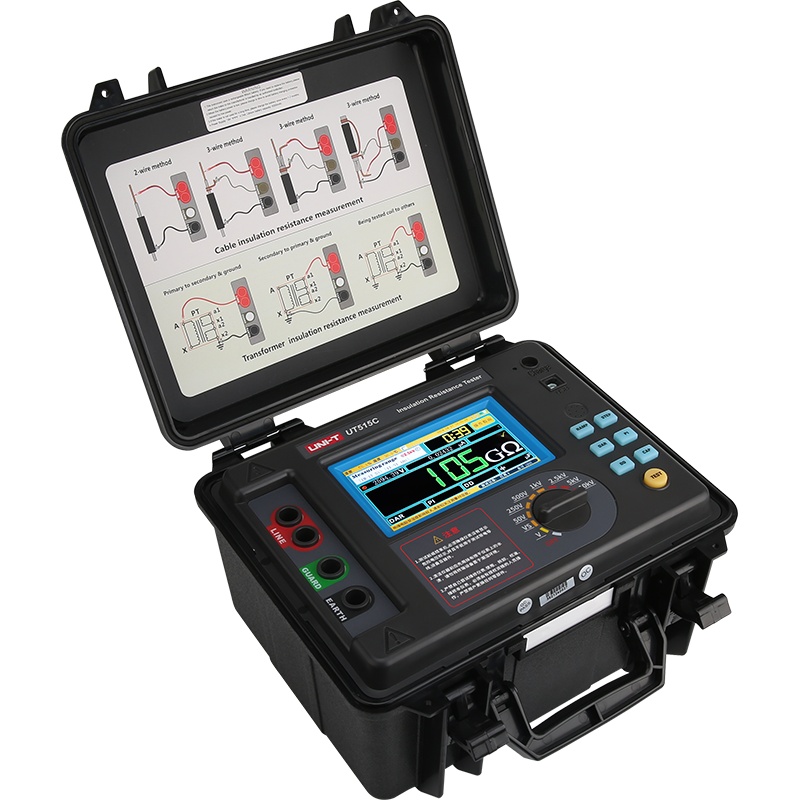

型號 | UT513E | UT515C |
輸出電壓 | 50V/250V/500V/1kV/2.5kV/5kV | 50V/250V/500V/1kV/2.5kV/5kV/10kV |
絕緣電阻量程 | 0.005MΩ～10.0TΩ | 0.005MΩ～20.0TΩ |
短路電流 | 7mA MAX | 7mA MAX |
輸出電壓 | 絕緣電阻測量范圍 | 測量精度 | 絕緣電阻測量范圍 | 測量精度 |
50V | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt |
10.0GΩ～100GΩ | ±10%rdg±3dgt | 10.0GΩ～100GΩ | ±10%rdg±3dgt |
250V | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt |
50.0GΩ～500GΩ | ±10%rdg±3dgt | 50.0GΩ～500GΩ | ±10%rdg±3dgt |
500V | 0.10MΩ～100GΩ | ±5%rdg±3dgt | 0.10MΩ～100GΩ | ±5%rdg±3dgt |
100GΩ～1.00TΩ | ±10%rdg±3dgt | 100GΩ～1.00TΩ | ±10%rdg±3dgt |
1kV | 0.50MΩ～200GΩ | ±5%rdg±3dgt | 0.50MΩ～200GΩ | ±5%rdg±3dgt |
200GΩ～2.00TΩ | ±10%rdg±3dgt | 200GΩ～2.00TΩ | ±10%rdg±3dgt |
2.5kV | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt |
1.00TΩ～5.00TΩ | ±10%rdg±3dgt | 1.00TΩ～5.00TΩ | ±10%rdg±3dgt |
5kV | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt |
2.00TΩ～10.0TΩ | ±10%rdg±3dgt | 2.00TΩ～10.0TΩ | ±10%rdg±3dgt |
10kV | * | * | 5.00MΩ～4.00TΩ | ±5%rdg±3dgt |
4.00TΩ～20.0TΩ | ±10%rdg±3dgt |
自設輸出電壓 | 40V～5kV | 40V～10kV |
儀表質量 | 約3356g (含電池) | 約3437g (含電池) |
功 能 | 絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；步進測試（STEP）；斜坡測試（RAMP）；介質放電指數測試（DD）；電壓測試（V）；電容測試（uF）。 |
電 源 | 可充電鋰電池6400mAh 14.8V |
輸出電壓精度 | （5%～10%）±10V |
極化指數（PI） | 有 |
吸收比（DAR） | 有 |
步進（STEP） | 有 |
斜坡（RAMP） | 有 |
介質放電（DD） | 有 |
步進（STEP） | 有 |
電壓測量 | 范圍：DC:0V～1000V；精度±5%rdg±3V；范圍：AC:0V～700V；精度±5%rdg±3V |
電容測量 | 范圍：10nF～200uF；精度±10%rdg±10nF |
實時電流示數 | 顯示測試電流值，電流顯示范圍：0.001nA～7.5mA |
實時電壓示數 | 實時監測測試端子電壓，非測試狀態下電壓大于36V時禁止測試，以保護儀表及操作人員安全。 |
測試計時器 | 自動記錄測試時長，計時范圍：0s～9999s |
測試時間 | 選擇DAR、PI、DD測試選項后，在測得結果后立即停止測試；在自定義測試模式時，可自行設定測試時長；常規測試模式不限定測試時間，測試人員可手動終止測試。 |
自設測試時間 | 10秒～3600秒 |
存儲功能 | 自動存儲測試數據，可在本機顯示、回放保存的測試記錄。 |
USB通信 | 有，可通過USB線將測試記錄轉儲到PC中。 |
藍牙通信 | 有，可連接安卓手機或其他具有藍牙通信功能的裝置。 |
儀表尺寸 | 約280mm×260mm×160mm |
保護等級 | 合上蓋子IP65，打開蓋子IP40 |
