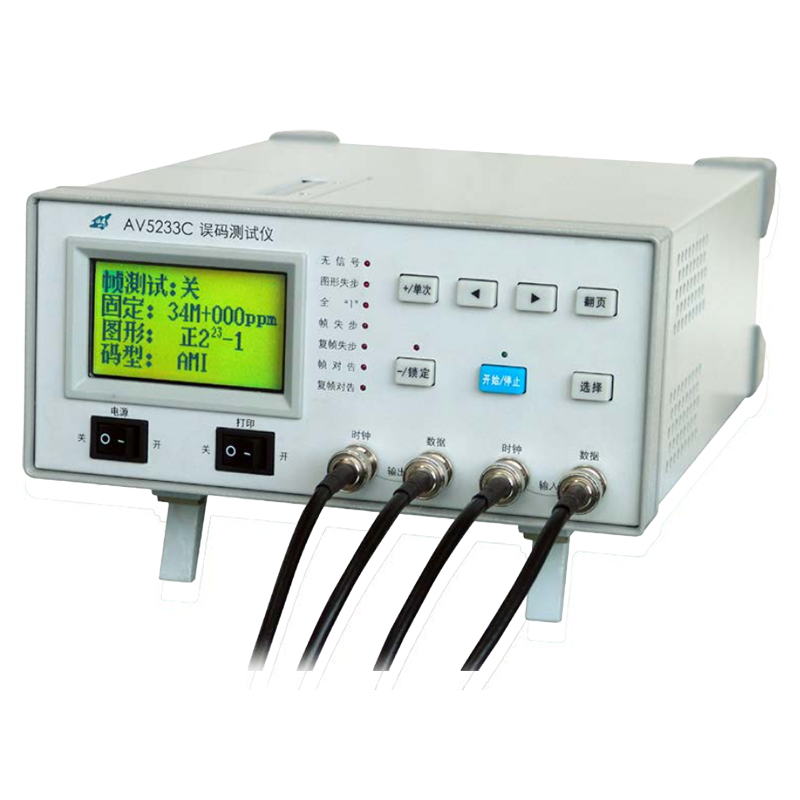

AV5233C型2M/8M/34M誤碼測試儀適用于一、二、三次群數字通信和50b/s～50Mb/s數據通信誤碼測量和誤碼性能分析。符合ITU—TG.703，O.151，G.821建議。在數字/數據通信網及其設備的研制、生產、施工、維護等方面有著廣泛的應用
● 固定速率2Mb/s、8Mb/s、34Mb/s
● 連續速率50b/s～50Mb/s(選件1)
● 中斷業務下的誤碼測量和分析，七種告警檢測
● 測試碼型包括AMI、HDB3、NRZ、RZ
● 設定時打印和出現誤碼時打印兩種方式
● 可在端機監測口測量(2Mb/s幀測試)
● 掉電保護
主 要 技 術 指 標
發射部分：
1．連續速率：50b/s～50Mb/s，分辨率1Hz;固定速率：2048Mb/s、8448Mb/s、34368mB/s±20ppm
2．外時鐘：lkHz～50MHz，幅度≥1.5V
3．頻偏(固定速率)：±100ppm
4．圖形：PRBS：2n-1(n=6，9，11，15，20，23)：人工碼：16比特可編程
5．碼型：AMI、HDB3、RZ、NRZ;電平：±2.37V，±1V(34Mb/s);75Ω(非平衡);脈沖波形符合ITU-T Rec G.703建議，連續速率時，碼型為NRZ、RZ。時鐘設反相/不反相，可選擇。
6．誤碼插入：10-3、10-4、10-5、10-6、單次、0
接收部分：
7．接收部分的速率、圖形、碼型與發射部分相同，輸入與發射部分的輸出指標相同，輸入數據自動√f補償。阻抗為75Q(非平衡)，高阻≥1.5kQ(2Mb/s幀測試)。時鐘設反相/不反相，可選擇
8．誤碼種類：比特誤碼、編碼誤碼、FAS誤碼、CRC4誤碼
9．誤碼及誤碼性能：
(1)誤碼計數(EC)
(2)秒誤碼率(SER)
(3)誤碼率(ER)
(4)無誤碼秒(EFS)
(5)誤碼秒(ES)
(6)嚴重誤碼秒(SES)
(7)劣化分(DM)
(8)不可用秒(US)
(9)誤碼秒率(ES％)
(10)嚴重誤碼秒率(SES％)
(11)劣化分率(DM％)
(12)不可用秒率(US％)
(13)幀字誤碼(FASW)
(14)幀字誤碼率(FASW％)
(15)CRC4誤碼(CRC)
10．告警顯示：在2Mb/s幀測試時無信號、同步丟失、AIS告警、幀丟失、復幀丟失、幀對告、復幀對告：在50b/s～2Mb/s和2Mb/s、8Mb/s、34M/s非幀測試時只有前三種告警
11．設定時打印和出現誤碼時打印，打印誤碼、告警、測量結束時間和掉電、來電時間。打印周期可設置，最長99小時59分
12．測量方式：單次、重復
13．電子表：顯示年、月、日、時、分、秒，可修改
14．電源：220V±10%，50Hz±10%；功耗≤45W；工作溫度：0～40~C，存儲溫度：-40～70℃
15．外形尺寸：長×寬×高=300×230×100(mm)
16．重量：3.5kg
17．選件一：50b/s～50Mb/s連續誤碼測試
