DNA5000 系列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith 圓圖、極坐標等多種顯示格式，外配 USB、LAN、HDMI 等多種標準接口，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。
DNA5000 系列矢量網 絡分析儀保留了高端產品的特征，包括性能指標、儀器外觀、顯示效果、軟件界面方面，同時控制儀器的體積、重量、風噪，為用戶營造良好的使用體驗。該產品可廣泛應用于電子、通信、微波等領域，是工業和高校研發、批產過程中常備測試設備。
產品特點：
• 頻率范圍：5 kHz ~ 26.5 GHz
• 端口數：2 端口
• 頻率分辨率：1 Hz
• 最大輸出功率：10 dBm
• 高動態范圍：127 dB (typ.)
• 跡線噪聲：0.005 dB rms
• 中頻帶寬范圍：1 Hz 至 10 MHz
• 兼容機械和Ecal 電子校準件，支持多種校準類型（SOLT、Response Short、Response Open、OSL、
Enhanced Response 1 to 2、Response Thru）
• 集合 S 參數、阻抗、駐波、TDA 時域分析、夾具嵌入/去嵌、天線測試等功能于一體
• 便攜手柄和輕量化設計，體積小（358.1 mm × 214.8 mm × 121.4 mm）、重量輕（5.3kg）
• 10.1 英寸 1280*800 高清觸控顯示屏
• 支持LAN、USB Device、USB Host 和HDMI 通信接口
• 支持標準的SCPI 指令
• 支持Web Control 遠程操作
• 支持觸摸屏和實體按鍵雙操作模式，支持鍵盤/鼠標輸入
技術參數：
| 型號 | 頻率 | 端口數 |
| DNA5042 | 5 kHz ~ 4.5 GHz | 2 |
| DNA5082 | 5 kHz ~ 8.5 GHz | 2 |
| DNA5142 | 5 kHz ~ 14 GHz | 2 |
| DNA5202 | 5 kHz ~ 20 GHz | 2 |
| DNA5262 | 5 kHz ~ 26.5 GHz | 2 |
| 系統動態范圍 [1] |
| 頻率范圍 | 規格 | 典型值 |
| 100 kHz ~ 10 MHz | 105 dB | 115 dB |
| 10 MHz ~ 6.5 GHz | 120 dB | 127 dB |
| 系統動態范圍 [1] |
| 6.5 GHz ~ 8.5 GHz | 117 dB | 122 dB |
| 8.5 GHz ~ 14 GHz | 117 dB | 122 dB |
| 14 GHz ~ 20 GHz | 110 dB | 115 dB |
| 20 GHz ~ 26.5 GHz | 105 dB | 110 dB |
| 機械校準件 85052D 校準誤差[1] |
| 頻率范圍 | 方向性 | 負載匹配 | 源匹配 | 傳輸跟蹤 | 反射跟蹤 |
| 5 kHz ~ 100 kHz | 42 dB | 42 dB | 40 dB | ±0.01 dB | ±0.01 dB |
| 100 kHz ~ 10 MHz | 42 dB | 42 dB | 40 dB | ±0.01 dB | ±0.01 dB |
| 10 MHz ~ 6.5 GHz | 42 dB | 38 dB | 40 dB | ±0.01 dB | ±0.01 dB |
| 6.5 GHz ~ 8.5 GHz | 42 dB | 38 dB | 40 dB | ±0.05 dB | ±0.03 dB |
| 8.5 GHz ~ 14 GHz | 42 dB | 35 dB | 36 dB | ±0.05 dB | ±0.06 dB |
| 14 GHz ~ 20 GHz | 40 dB | 35 dB | 35 dB | ±0.07 dB | ±0.07 dB |
| 20 GHz ~ 26.5 GHz | 40 dB | 35 dB | 35 dB | ±0.07 dB | ±0.10 dB |
| 未校準誤差（規格值） |
| 頻率范圍 | 方向性 | 負載匹配 | 源匹配 | 傳輸跟蹤 | 反射跟蹤 |
| 5 kHz ~ 100 kHz | 20 dB | 12 dB | 20 dB | ±1.5 dB | ±1.5 dB |
| 100 kHz ~ 10 MHz | 25 dB | 15 dB | 25 dB | ±1.5 dB | ±1.5 dB |
| 10 MHz ~ 6.5 GHz | 25 dB | 15 dB | 25 dB | ±1.5 dB | ±1.5 dB |
| 6.5 GHz ~ 8.5 GHz | 23 dB | 15 dB | 25 dB | ±1.5 dB | ±1.5 dB |
| 8.5 GHz ~ 14 GHz | 23 dB | 13 dB | 23 dB | ±1.5 dB | ±1.5 dB |
| 14 GHz ~ 20 GHz | 20 dB | 10 dB | 20 dB | ±1.5 dB | ±1.5 dB |
| 20 GHz ~ 26.5 GHz | 20 dB | 8 dB | 20 dB | ±1.5 dB | ±1.5 dB |
| 頻率特性 |
| 老化率 | < 1 ppm/年 |
| 溫度穩定性 | 0.5 ppm
0 ℃至 50 ℃，基準為 25 ℃ |
| 初始校準精度 | 1 ppm |
| 頻率分辨率 | 1 Hz |
| 掃描點數 | 1 ~ 100001 |
| 中頻帶寬范圍 | 1 Hz ~ 10 MHz |
| 最大輸出功率 |
| 5 kHz ~ 100 kHz | 0 dBm |
| 100 kHz ~ 10 MHz | 5 dBm |
| 10 MHz ~ 6.5 GHz | 10 dBm |
| 6.5 GHz ~ 8.5 GHz | 8 dBm |
| 8.5 GHz ~ 14 GHz | 8 dBm |
| 14 GHz ~ 20 GHz | 6 dBm |
| 20 GHz ~ 26.5 GHz | 0 dBm |
| 功率掃描范圍 |
| 5 kHz ~ 100 kHz | -40 dBm ~ 0 dBm |
| 100 kHz ~ 10 MHz | -40 dBm ~ 5 dBm |
| 10 MHz ~ 6.5 GHz | -40 dBm ~ 10 dBm |
| 6.5 GHz ~ 8.5 GHz | -40 dBm ~ 8 dBm |
| 8.5 GHz ~ 14 GHz | -40 dBm ~ 8 dBm |
| 14 GHz ~ 20GHz | -40 dBm ~ 6 dBm |
| 20 GHz ~ 26.5 GHz | -40 dBm ~ 0 dBm |
| 功率精度 |
| 頻率范圍 | 規格值 | 典型值 |
| 100 kHz ~ 100 MHz | ±1.0 dB | ±0.6 dB |
| 100 MHz ~ 8.5 GHz | ±1.0 dB | ±0.6 dB |
| 8.5 GHz ~ 26.5 GHz | ±1.5 dB | ±0.6 dB |
|
|
|
|
| 功率線性度[1] |
| 100 kHz ~ 100 MHz | ±0.6 dB |
| 100 MHz ~ 8.5 GHz | ±0.6 dB |
| 8.5 GHz ~ 26.5 GHz | ±0.6 dB |
| 功率特性 |
| 功率分辨率 | 0.01 dB |
| 最大可設置功率 | 10 dBm |
| 最小可設置功率 | -40 dBm |
| 測試端口本底噪聲[1] |
| 頻率范圍 | 規格值 | 典型值 |
| 100 kHz ~ 10 MHz | -105 dBm | -120 dBm |
| 10 MHz ~ 6.5 GHz | -120 dBm | -125 dBm |
| 6.5 GHz ~ 8.5 GHz | -119 dBm | -124 dBm |
| 8.5 GHz ~ 14 GHz | -119 dBm | -124 dBm |
| 14 GHz ~ 20 GHz | -114 dBm | -119 dBm |
| 20 GHz ~ 26.5 GHz | -113 dBm | -118 dBm |
| 跡線噪聲[1] |
| 頻率范圍 | 幅度 | 相位 |
| 規格值 | 典型值 | 規格值 | 典型值 |
| 100 kHz ~ 10 MHz | 0.006 dBrms | 0.003 dBrms | 0.045 degreerms | 0.025 degreerms |
| 10 MHz ~ 8.5 GHz | 0.0045 dBrms | 0.0015 dBrms | 0.035 degreerms | 0.013 degreerms |
| 8.5 GHz ~ 14 GHz | 0.005 dBrms | 0.002 dBrms | 0.04 degreerms | 0.022 degreerms |
| 14 GHz ~ 20 GHz | 0.0055 dBrms | 0.0025 dBrms | 0.045 degreerms | 0.025 degreerms |
| 20 GHz ~ 26.5 GHz | 0.007 dBrms | 0.005 dBrms | 0.05 degreerms | 0.040 degreerms |
| 掃描時間（掃描類型 CW，1 GHz 中心頻率 ，測量參數 S11，常規帶寬，201 點） |
| 帶寬 | 時間 |
| 每次掃描時間(Tsweep) | 1 MHz | 7.71 ms |
| 500 kHz | 8.05 ms |
| 掃描周期時間 (Tcycle) | 1 MHz | 8.23 ms |
| 500 kHz | 8.59 ms |
| 每個掃描點的準備時間 (Tprep) | / | 35 μs |
| 每個點的采集時間 (Tacq) | 1 MHz | 3.5 μs |
| 500 kHz | 5.3 μs |
| 每個點的總時間 (Tpoint) | 1 MHz | 38.5 μs |
| 500 kHz | 40.3 μs |
| 數據傳輸時間（IFBW = 1MHz） |
| 頻率范圍 |
| RBW | 201 點 | 401 點 | 1601 點 |
| 10 MHz ~ 4.5 GHz | 未校準 | 1 MHz | 9.8 ms | 17.58 ms | 64.7 ms |
| 500 kHz | 10.1 ms | 18.3 ms | 67.3 ms |
| 100 kHz | 12.5 ms | 23.2 ms | 86.9 ms |
| 1 kHz | 248 ms | 498 ms | 1985 ms |
| 10 MHz ~ 4.5 GHz | 雙端口校準 | 1 MHz | 19.15 ms | 34.9 ms | 128.6 ms |
| 500 kHz | 19.85 ms | 36.2 ms | 134.2 ms |
| 100 kHz | 24.8 ms | 46.1 ms | 174 ms |
| 1 kHz | 501 ms | 996 ms | 3965 ms |
| 10 MHz ~ 8.5 GHz | 未校準 | 1 MHz | 10.76 ms | 10.76 ms | 65.1 ms |
| 500 kHz | 11.08 ms | 19.2 ms | 67.8 ms |
| 100 kHz | 13.58 ms | 24.2 ms | 87.6 ms |
| 1 kHz | 251 ms | 500 ms | 1980 ms |
| 數據傳輸時間（IFBW = 1MHz） |
| 10 MHz ~ 8.5 GHz | 雙端口校準 | 1 MHz | 22 ms | 22 ms | 130.6 ms |
| 500 kHz | 22.65 ms | 38.9 ms | 136.2 ms |
| 100 kHz | 27.6 ms | 48.7 ms | 175.5 ms |
| 1 kHz | 502 ms | 998 ms | 3960 ms |
| 10 MHz ~ 26.5 GHz | 未校準 | 1 MHz | 15.2 ms | 24.4 ms | 70.8 ms |
| 500 kHz | 15.58 ms | 25.15 ms | 73.8 ms |
| 100 kHz | 18.05 ms | 30.1 ms | 93.4 ms |
| 1 kHz | 257 ms | 506 ms | 2000 ms |
| 10 MHz ~ 26.5 GHz | 雙端口校準 | 1 MHz | 31 ms | 49.4 ms | 142.5 ms |
| 500 kHz | 31.65 ms | 50.7 ms | 147.5 ms |
| 100 kHz | 36.55 ms | 60.7 ms | 187 ms |
| 1 kHz | 511 ms | 1008 ms | 187 ms |
| 射頻測試端口輸入(前面板) |
| 頻率范圍 | 5 kHz ~ 26.5 GHz |
| 端口數量 | 雙端口 |
| 輸入阻抗 | 50 Ω（標稱值） |
| 連接器類型 | 3.5 mm 陽頭（緊固型）（適用于 DNA5202、DNA5262 型號儀器） N 型陰頭（適用于 DNA5042、DNA5082、DNA5142 型號儀器） |

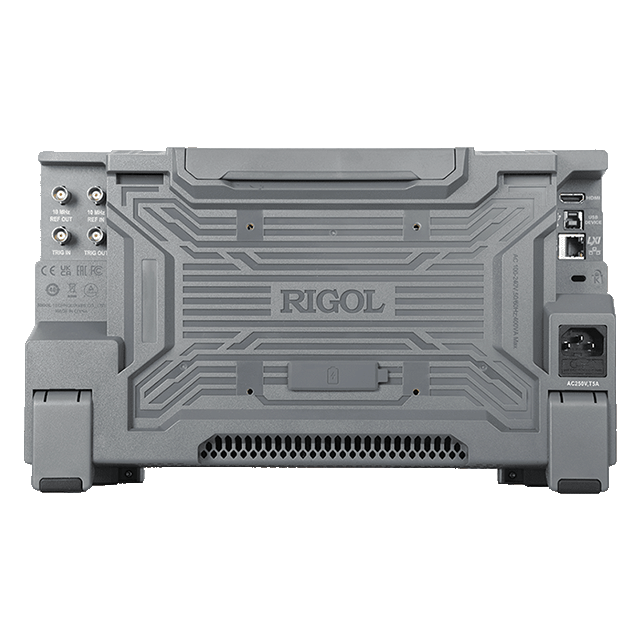

| 10MHz 參考輸出(后面板) |
| 頻率 | 10 MHz（固定） |
| 輸出電平 | +3 dBm 至+10 dBm，+7 dBm（典型值） |
| 輸出阻抗 | 50 Ω（標稱值） |
| 連接器類型 | BNC 陰頭 |
| 10MHz 參考時鐘輸入(后面板) |
| 頻率 | 10 MHz ± 10 ppm |
| 輸入電平 | 0 dBm 至 +10 dBm |
| 輸入阻抗 | 50 Ω（標稱值） |
| 連接器類型 | BNC 陰頭 |
| 觸發輸入(后面板) |
| 輸入阻抗 | ≥1 kΩ（標稱值） |
| 輸入電平 | 3.3 V TTL 電平 |
| 連接器類型 | BNC 陰頭 |
| 觸發輸出(后面板) |
| 阻抗 | 50 Ω（標稱值） |
