產品特點
l 頻率范圍：9kHz~8GHz
l 優于便攜儀器的性能
l 最佳靈敏度優于-153dBm
l 分辨率帶寬：1Hz~3MHz
l 內置跟蹤源、前置放大器、音頻解調和頻率計數等選件
l 獨立源選件模塊為系統集成提供更廣泛的選擇
l 采用USB、LAN接口，便于控制連接
l 標準完備的SCPI指令讓系統集成測試靈活便捷
l 體積小巧，重量超輕，易于系統集成
產品介紹

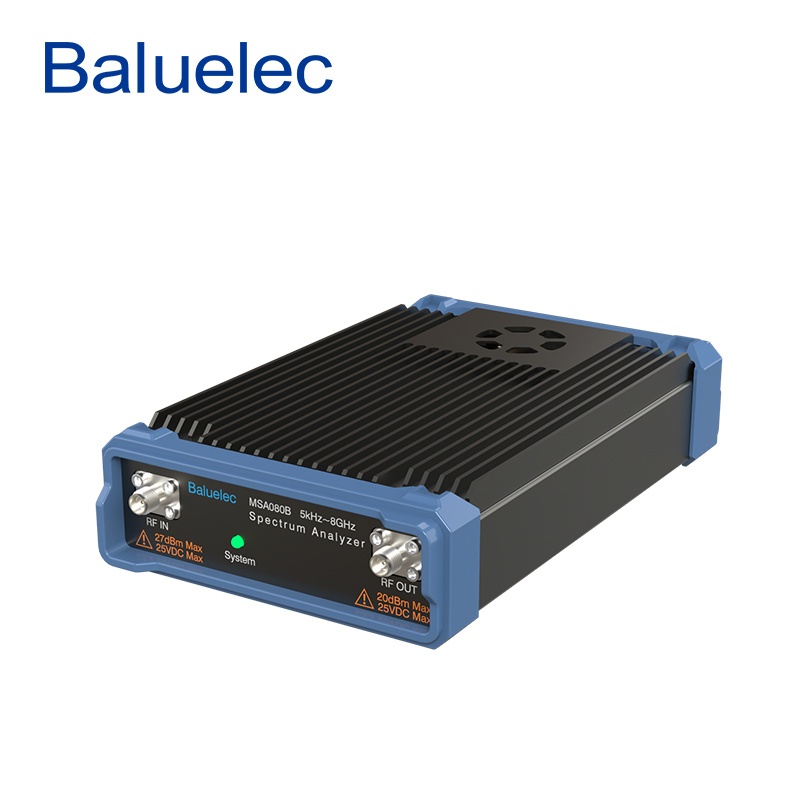

MSA080頻譜分析模塊，擁有優異的性能和小巧的體積，具備優于主流便攜式頻譜分析儀的技術指標。您可使用PC連接它來顯示測試畫面，只需要在PC上點擊鼠標即可以享受到臺式頻譜儀的方便快捷；還可將其集成到您的系統中，開發出頻譜分析的相關功能。MSA870模塊化的設計，將為用戶測試帶來極大的便捷，同時又節約了成本。采用USB、LAN通信接口，提供標準完備的SCPI命令集，可快速組建和升級集成測試系統，方便用戶測量使用。
技術指標
|
適用條件 | 給定技術指標適用于以下條件：預熱30分鐘，同時儀器處于校準周期內并執行過自校準 |
型號 | MSA080 |
頻率范圍 | 9kHz~8GHz |
頻率讀數精度 | ±（頻標讀數×頻率基準精度+1%×掃寬+10%×RBW+0.5×[掃寬/（掃描點-1）]+1Hz） |
內部基準（10MHz） | 老化率 | <1ppm/年 |
溫漂 | <0.5ppm （15℃至35℃） |
分辨率帶寬（RBW） |
范圍(<10Hz為選件) | 1Hz至500kHz（以1至10連續步進）、1MHz、3MHz |
選擇性（60dB/3dB） | RBW≤500kHz | <5：1 典型值（數字實現，接近高斯形狀） |
精度 | <5% 典型值 |
視頻帶寬（VBW） | 10Hz至3MHz |
相位噪聲 |
fc=500MHz | 頻偏30kHz時為 -80dBc/Hz |
頻偏100kHz時為 -90dBc/Hz |
頻偏1MHz時為 -110dBc/Hz |
掃描時間 |
非零掃寬 | 3ms至3000s |
零掃寬 | 1ms至3000s |
掃描模式 | 連續，單次 |
觸發 |
觸發源 | 自由，視頻，外部 |
外部觸發電平 | 5V TTL電平，標稱值 |
頻率計數器 |
|
計數分辨率 | 1Hz、10Hz、100Hz、1kHz |
計數器不確定度 | 頻率讀數×頻率基準精度+計數分辨率 |
幅度精度（20℃至30℃） |
綜合幅度精度（90%） | 輸入信號范圍0dBm至-50dBm | ±1.5dB |
幅度 |
測量范圍fc≥10MHz | 顯示平均噪聲電平至+20dBm |
最大安全輸入電平 | 平均連續功率 | +23dBm |
最大直流輸入電壓 | 50Vdc |
輸入衰減器范圍 | 0至30dB，步進為1dB |
1dB壓縮點 | +10dBm |
雜散和剩余響應 |
TOI（三階失真） | >30MHz | +15dBm |
SHI（二階失真) | >10MHz | +40dBm |
輸入相關雜散信號 | <-60dBc |
剩余響應 | <-85dBm |
跟蹤信號源（選件） |
頻率范圍 | 100kHz至3.2GHz |
輸出功率 | -30dBm 至 0dBm 1dB步進 |
輸出平坦度 | ±3dB |
輸入/輸出 |
射頻輸入/出 | SMA型陰性（50Ω） |
USB | 設備端：USB 1.1 B接頭 |
LAN | 10/100 Base-T，RJ-45連接器 |
最大重量 | 不超過1.1kg |
FM/AM音頻解調 | 耳機插孔 |
基準輸入/出 | 10MHz，BNC陰頭 | 輸入功率0dBm 至 +10dBm |
輸出功率0dBm±2dB |
最小尺寸 | 不包括接頭 | 140×145×28 |
工作溫度 | 0℃至50℃ |
存儲溫度 | -40℃至+70℃ |
電源 | 單電源供電 | +5.2VDC~+5.4VDC |
電流 | 約1.8A |
測量軟件 | USB、LAN PC上位機測量顯示 |
訂貨信息
配置 | 描述 | 訂貨號 |
頻譜儀主機 | 9kHz至8GHz | MSA080 |
標配 | CD-ROM（用戶手冊、編程手冊） |
|
AC/DC適配器（交流輸入，+9V輸出） |
|
選配 | 100kHz至3.2GHz跟蹤信號源 | MSA870-TG32 |
1Hz分辨率帶寬 | MSA800-RBW |
全向天線/定向天線 | OA750/DA800 |
