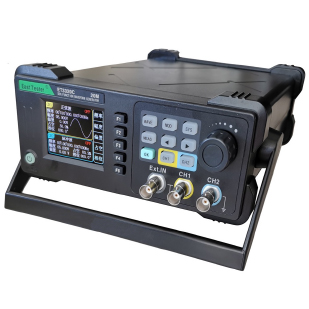

主要特色
l 采用2.4寸320x240TFT液晶屏，具有清晰的圖形化界面；
l 支持中英文菜單；
l 雙通道之間相互獨立，具有相位同步功能；
l 200MSa/S采樣率，13位垂直分辨率，8k存儲深度；
l 內置5種基本波形與32種任意波形；
l 波形存儲；支持內部存儲50組用戶自定義編輯的波形；
l 邊沿時間可設的脈沖波輸出；
l 內部AM、FM、PM調制功能（外部AM、FM、PM調制選配）；
l 內部/外部ASK、FSK、PSK調制功能；
l 雙通道輸出，最高輸出頻率60M；
l 線性/對數掃頻和猝發（脈沖串）波形的輸出；
l 帶100MHz高精度頻率計與32位計數器；
l 標配USB Device接口；選配外部模擬調制接口；
l 配備多功能任意波形編輯軟件。
一般技術規格
電源 |
電源電壓 | AC 110~240V，50~60Hz |
功耗 | <15W |
顯示 |
類型 | 2.4寸TFT液晶屏 |
分辨率 | 320×240 |
色彩 | 16M色 |
環境 |
溫度范圍 | 操作：10℃~+40℃ 非操作：-10℃~+60℃ |
冷卻方法 | 自然冷卻 |
濕度范圍 | +35℃以下：≤90％相對濕度 +35℃ ~ +40℃：≤60％相對濕度 |
接口 | USB Device |
標配附件：
l 30A51型三芯電源線1根；
l 33A52型BNC同軸電纜1根；
l 光盤一張。
選配附件：
l BNC-鱷魚夾線（33P01）；
l 機柜安裝套件（32P02）；
l USB數據線（32P05）。
產品技術指標
頻率特性 |
型號 | ET3320C | ET3330C | ET3340C | ET3350C | ET3360C |
正弦波 | 1μHz~ 20MHz | 1μHz ~ 30MHz | 1μHz ~ 40MHz | 1μHz ~ 50MHz | 1μHz ~ 60MHz |
方波 | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz |
三角波 | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz |
脈沖波 | 100μHz ~ 6MHz | 100μHz ~ 6MHz | 100μHz ~ 6MHz | 100μHz ~ 6MHz | 100μHz ~ 6MHz |
任意波 | 1μHz ~ 6MHz | 1μHz ~ 6MHz | 1μHz ~ 6MHz | 1μHz ~ 6MHz | 1μHz ~ 6MHz |
頻率分辨率 | 1μHz |
頻率準確度 | ±20ppm |
頻率穩定度 | ±1ppm/3小時 |
波形特性 |
波形種類 | 正弦波，方波，三角波，脈沖，噪聲，任意波（含DC）。 其中任意波有32種，還有50種用戶自定義波形。 |
波形長度 | 8192點 |
波形采樣率 | 200MSa/s |
波形垂直分辨率 | 13位 |
正弦波特性 |
正弦波 | 諧波抑制度 | ≥45dBc(<1MHz); ≥40dBc(1MHz~20MHz) |
總諧波失真度 | <0.8%(20Hz ~ 20kHz, 0dBm) |
方波信號特性 |
方波 | 上升/下降時間 | <20ns |
過沖 | <5% |
占空比 | 頻率<100kHz: 1%~99%; 100kHz≤頻率<5MHz: 20% ~ 80%; 5MHz≤頻率: 40% ~ 60%(0.1%解析度) |
脈沖波特性 |
脈沖波 | 脈沖寬度 | 最小20ns; 1ns分辨率 |
邊沿跳變時間 | 最小20ns; |
過沖 | <5% |
抖動 | 6ns+0.1%的周期 |
鋸齒波特性 |
鋸齒波 | 線性度 | ≥98%(0.01Hz~10kHz) |
對稱性 | 0.0 ~ 100.0%(解析度0.1%) |
輸出特性 |
振幅 |
幅值范圍 | 頻率＜10MHz | 10MHz≤頻率＜30MHz | 30MHz≤頻率 |
2mVpp ~ 20Vpp | 2mVpp ~10Vpp | 2mVpp ~5Vpp |
幅值分辨率 | 1mV |
幅值準確度 | 設置值的1%+2mVpp（1kHz正弦波，0偏置，>10mVpp） |
幅值平坦度 (相對于1k正弦波，1Vpp) | ±0.4dB <10MHz ； ±1.0dB ≥10MHz。 |
輸出阻抗 | 50Ω±10%（典型） |
保護 | 所有信號輸出端都可在負載短路情況下工作60s以內 |
偏移 |
| 輸出幅度>0.1V | 2mV<輸出幅度≤0.1V |
輸出范圍 | ±10Vpk，ac + dc | ±0.250Vpk，ac + dc |
偏置分辨率 | 1mV |
相位特性 |
相位調節范圍 | 0~359.9° |
相位分辨率 | 0.1° |
外測量功能 |
頻率計功能 | 頻率測量范圍 | 1Hz ~ 100MHz |
閘門時間 | 0.01s ~ 10s連續調節 |
計數器功能 | 計數范圍 | 0 ~ 4294967295 |
計數方式 | 手動 |
輸入信號電壓范圍 | 2Vpp~20Vpp |
耦合方式 | 直流或交流兩種耦合方式 |
脈寬測量 | 1ns分辨率，最大可測20s |
周期測量 | 1ns分辨率，最大可測20s |
AM調制 |
輸出通道 | CH1或CH2 |
載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（DC除外） |
源 | 內部/外部VCO(外部為選配) |
調制波 | 正弦波、方波、三角波、上斜波、下斜波 |
調制頻率 | 2mHz~20kHz |
調制深度 | 0%~120% |
FM調制 |
輸出通道 | CH1或CH2 |
載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（DC除外） |
源 | 內部/外部VCO(外部為選配) |
調制波 | 正弦波、方波、三角波、上斜波、下斜波 |
調制頻率 | 2mHz~20kHz |
頻偏 | 0~最大載波頻率 |
PM調制 |
輸出通道 | CH1或CH2 |
載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（DC除外） |
源 | 內部/外部VCO(外部為選配) |
調制波 | 正弦波、方波、三角波、上斜波、下斜波 |
調制頻率 | 2mHz~20kHz |
相位偏差 | 0°~360° |
ASK調制 |
輸出通道 | CH1或CH2 |
載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（DC除外） |
源 | 內部/外部 |
調制波 | 50%占空比的方波 |
調制速率 | 2mHz~1MHz |
調制幅度 | 0~載波幅值 |
FSK調制 |
輸出通道 | CH1或CH2 |
載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（DC除外） |
源 | 內部/外部 |
調制波 | 50%占空比的方波 |
調制速率 | 2mHz~1MHz |
跳頻 | 載波頻率范圍 |
PSK調制 |
輸出通道 | CH1或CH2 |
載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（DC除外） |
源 | 內部/外部 |
調制波 | 50%占空比的方波 |
調制速率 | 2mHz~1MHz |
調制相位 | 0°~360° |
掃頻功能 |
掃頻通道 | CH1或CH2 |
掃頻類型 | 線性掃描、對數掃描 |
掃頻時間 | 1ms ~ 999.999s |
設定范圍 | 起始點和終止點任意設定 |
掃頻方向 | 正向、反向、往返 |
觸發源 | 內部、外部、手動 |
猝發特性 |
輸出通道 | CH1或CH2 |
載波 | 正弦波、方波、鋸齒波、脈沖波、噪聲、任意波（DC除外） |
脈沖計數 | 1~1048575或無限、門控 |
起始/停止相位 | 0~360° |
內部周期 | 1μs~500s |
門控源 | 外部 |
觸發源 | 內部、外部、手動 |
觸發輸入 |
輸入信號電壓范圍 | 2Vpp~20Vpp |
耦合方式 | 直流或交流兩種耦合方式 |
脈沖寬度 | >100ns |
反應時間 | <500ns（脈沖串） |
<10μs（掃頻） |
模擬調制輸入(選配) |
輸入阻抗 | 1MΩ |
信號范圍 | ±2.5V ac+dc |
|
|
|
|
|
|
|
|
|
|
|
|
|
