適用于日常調試的緊湊型多功能示波器

2 系列 MSO 擁有多達 4 個模擬通道、500 MHz 帶寬、2.5 GS/s 采樣率、16 通道 MSO、50 MHz AFG、4 位數字碼型發生器、高級觸發和協議解碼，集所有功能于一個厚約 1.5” 的緊湊型外殼中。不管您在何處工作，2 系列 MSO 是電子調試和測試的必選示波器。

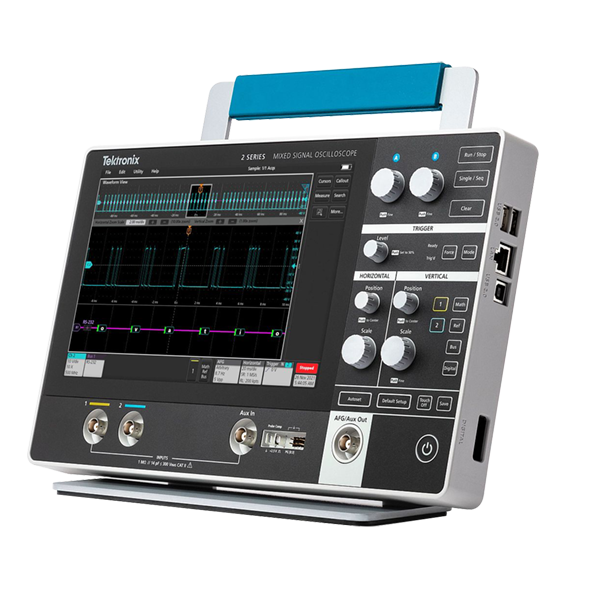

2 系列 MSO 配備電容式觸控屏和專為觸控而設計的高度直觀的用戶界面，是屢獲殊榮的新一代泰克系列示波器中的一員。共享用戶界面和可編程接口使您可以輕松使用泰克所有的新一代示波器

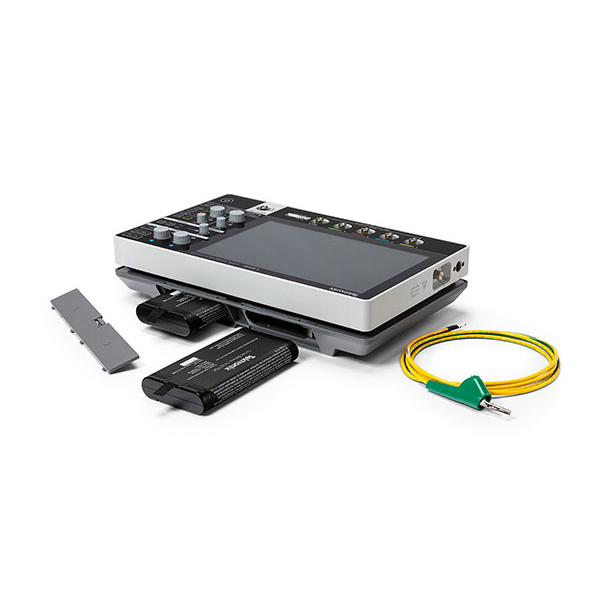

選配電池組之后，同一臺儀器既可在實驗室中使用，也可在現場使用，從而擴展了儀器應用。

憑借大量兼容探頭和整套附件，2 系列 MSO 成為同類產品中性能最強大、功能最齊全的儀器，非常適合各種應用領域。

技術規格

除另行指明外，所有技術規格均為典型值。除另行指明外，所有技術規格均適用于所有型號。

型號概述

•


• 	MSO22	MSO24
  模擬通道	2	4
  模擬通道帶寬	70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
  	500 MHz 保證帶寬，4 mV/div - 10 V/div。
  采樣率	1.25 GS/s 全通道，2.5 GS/s 半通道（交錯）
  記錄長度	10 M
  數字通道	16
  AFG 輸出	1（帶 Aux Out 的多路復用）

處理器系統

• 操作系統

• 封閉式 Linux

• 內部存儲器

• 2 GB 可用 eMMC 空間

垂直系統模擬通道

• 帶寬限制

• （受儀器帶寬限制）

• 20 MHz、70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

• 輸入耦合

• 交流、直流

輸入阻抗

• BNC

• 1 MΩ ± 1 %, 14 pF ± 3 pF

• TPP0200 探頭端部

• 10 MΩ，< 12 pF

• P6139B 探頭端部

• 10 MΩ，< 8 pF

• 輸入靈敏度范圍

• 1 mV/div 至 10 V/div

• 垂直分辨率

• 8 位

• 最大輸入電壓

• 300 Vrms CAT II，峰值 < ±425 V

• 在 3 MHz ~ 30 MHz 之間，額定值以 20 dB/10 倍頻程的比率下降

• 在 30 MHz ~ 300 MHz 之間，以 15.5 dB 間隔下降；> 300 MHz 時為 5 Vrms

• DC 增益精度

• ±3%，高于 30°C 時以 0.10%/°C 降低

• 保證值，在環境中經過 30 分鐘預熱和信號路徑補償 (SPC) 后規格有效。

• 串?dāng)_

• 100:1 <= 100 MHz，30:1 > 100 MHz

• 偏置范圍

• 1 mV/div - 63.8 mV/div：+/-1 V

• 63.9 mV/div - 999.5 mV/div：+/-10 V

• 1 V/div - 10 V/div：+/-100 V

垂直系統 – 數字通道

• 輸入通道

• 16 [D0:D15]

• 閾值

• 每組 8 條通道設置一個閾值

• 閾值選擇

• TTL、CMOS、ECL、PECL、用戶定義

• 用戶定義的范圍

• -15 V 至 +25 V

• 最小可檢測脈沖

• 5 ns

• 閾值精度

• ±180 mV + 2% 的閾值設置

• 最小輸入信號擺幅

• 500 mVp-p

• 最大輸入信號擺幅

• +30 V，-20 V

• 輸入阻抗

• 100 kΩ || 8 pF

• 垂直分辨率

• 1 位

水平系統模擬通道

• 時基范圍

• 2 ns/div - 1000 s/div（全通道）

• 1 ns/div - 1000 s/div（半通道）

• 時基延遲范圍

• -10 div - 5000s

• 通道間時滯校正范圍

• -95ns 到 +95ns

• 時基精度

• ± 25 ppm，以任何 ≥ 1 ms 的間隔

• 保證值，在環境中經過 30 分鐘預熱和信號路徑補償 (SPC) 后規格有效。

觸發系統

• 觸發模式

• 自動、正常和單次

• 觸發耦合

• DC，高頻抑制（衰減 > 50 kHz），低頻抑制（衰減 < 50 kHz），噪聲抑制（降低靈敏度）

• 觸發釋抑范圍

• 0 s ~ 10 s

• 觸發靈敏度

• 邊沿類型，直流耦合

• 任何模擬輸入通道：6 mV 或 0.8 div 中的較大值

• Aux In：500 mVpp，不超過 250 MHz

觸發電平范圍

• 任意輸入通道

• 距屏幕中心 ±5 格

• 輔助輸入

• ±8 V

觸發類型

• 邊沿

• 任何通道正斜率、負斜率或任一斜率。

• 脈沖寬度

• 觸發正脈沖寬度或負脈沖寬度。可以根據時間或邏輯判定事件。

• 超時

• 當事件在指定時間內一直保持高、低或高低時觸發�？梢愿鶕�(jù)邏輯判定事件。

• 欠幅脈沖

• 在一個脈沖越過一個門限，但在再次越過第一個門限前未能越過第二個門限時觸發采集�？梢愿鶕�(jù)時間或邏輯判定事件。

• 邏輯

• 在邏輯碼型變成真、變成假或與時鐘邊沿一致時觸發采集。為所有輸入通道指定(AND, OR, NAND, NOR) 可以定義為高、低或任意�？梢愿鶕�(jù)時間判定變成真的邏輯碼型。

• 建立/保持

• 當任意輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過閾值時觸發。

• 上升/下降

• 在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負�？梢愿鶕�(jù)邏輯判定事件。

• 并行（帶 MSO 選件）

• 在并行總線數據值上觸發。并行總線的大小可為 1 至 20 位（來自數字和模擬通道）。支持二進制和十六進制基數

• I2C（選配）

• 在高達 10 Mb/s 的 I2C 總線上，在開始、重復開始、停止、缺少確認、地址（7 位或 10 位）、數據或地址和數據處觸發

• SPI（選配）

• 在高達 20 Mb/s 的 SPI 總線上，在從選時、空閑時間時或在數據（1-16 個字）處觸發

• RS-232/422/485/UART（選配）

• 在高達 15 Mb/s 的開始位、數據包尾、數據和奇偶性錯誤處觸發

• CAN（選配）

• 在高達 1 Mb/s 的 CAN 總線、高達 16 Mb/s 的 CAN-FD 總線以及高達 20 MB/s 的 CAN XL 總線上，在幀頭、幀類型（數據、遠程、錯誤或過載）、標識符、數據、標識符和數據、幀尾、缺少確認、位填充錯誤處觸發。

• LIN（選配）

• 在高達 1 Mb/s 的 LIN 總線上，在同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤處觸發。

• SENT（選配）

• 在數據包頭、快速通道狀態和數據、低速通道消息號和數據及 CRC 錯誤處觸發。

采集系統模式

• 采樣

• 采集的樣本值

• 峰值檢測

• 采樣間隔內的最高和最低樣本

• 平均

• 一系列采集波形（多達 10240 次采樣）的平均值

• 包絡

• 多次采樣的最小值-最大值包絡

• 高分辨率

• 對每種采樣率應用唯一的帶寬濾波器，從而對采樣率保持最大帶寬，并在超過選定采樣率的可用帶寬時，防止出現混疊現象，并消除示波器放大器和模數轉換器 (ADC) 的噪聲。

• 滾動模式

• 處于自動觸發模式時，以 40 ms/div 或更慢的時基速度，在顯示器上從右到左滾動序列波形點。

波形測量

• 光標

• 波形、V 條、H 條和 V&H 條

• 自動測量

• 37 種，可以顯示為單獨測量標簽或一起顯示在測量結果表中的測量數量沒有上限

• 幅度測量

• 幅值、最大值、最小值、峰峰值、正過沖、負過沖、平均值、RMS、AC RMS、頂部、底部和面積

• 時間測量

• 周期、頻率、單位間隔、數據速率、正脈沖寬度、負脈沖寬度、時滯、延遲、上升時間、下降時間、相位、上升轉換速率、下降轉換速率、突發寬度、正占空比、負占空比、電平范圍外的時間、建立時間、保持時間、時長 N 個周期、高電平時間、低電平時間、達到最大值的時間和達到最小值的時間

• 測量統計

• 平均值、標準偏差、最大值、最小值和樣本總量。在當前采集和所有采集中均提供統計數據

• 參考電平

• 用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。參考電平可以設置成全局，適用于所有測量、每條源通道或每個信號，也可以設置為每項測量唯一

• 選通

• 屏幕、光標、邏輯、搜索或時間。指定執行測量的采集區域。選通可以設置成全局（影響所有設置成全局的測量）或本地（所有測量可以有唯一的時間門設置；只有一個本地門用于屏幕、光標、邏輯和搜索操作）。

波形數學

• 數學通道數量

• 沒有上限

• 代數

• 加、減、乘和除

• 數學函數

• 積分、微分、log 10、log e、平方根、指數和絕對值

• 關系運算

• 布爾比較關系結果 >、<、≥、≤、=、≠

• 邏輯

• AND、OR、NAND、NOR、XOR 和 EQV

• FFT

• 頻譜幅度和相位，真實和虛擬頻譜

• FFT 單位

• 幅度：線性和對數 (dBm)

• 相位：度、弧度和群延遲

• FFT 窗函數

• Hanning、rectangular、hamming、blackman-harris、flattop2、gaussian、kaiser-bessel 和 tekexp

搜索

• 搜索類型

• 搜索長記錄，找到符合用戶指定條件的所有事件，包括邊沿、脈沖寬度、超時、欠幅脈沖、邏輯碼型、建立和保持違規、上升/下降時間和總線協議事件。

• 搜索結果

• 波形視圖，結果表。

任意函數發生器

• 通道數量

• 1（帶 Aux Out 的多路復用）

• 工作模式

• 連續、突發

• 波形

• 正弦波、方波、脈沖波、鋸齒波、三角波、直流、噪聲、sin(x)/x(sinc)、高斯、洛倫茲、指數上升、指數下降、半正矢曲線、心電圖和任意波形

• 振幅和頻率范圍

• 信號類型	振幅范圍 50 Ω	振幅范圍 1 MΩ	頻率范圍
  正弦波	10 mV 至 2.5 V	20 mV 到 5 V	0.1 Hz ~ 50 MHz
  方波	10 mV 至 2.5 V	20 mV 到 5 V	0.1 Hz ~ 20 MHz
  脈沖波	10 mV 至 2.5 V	20 mV 到 5 V	0.1 Hz ~ 20 MHz
  鋸齒波	10 mV 至 2.5 V	20 mV 到 5 V	0.1 Hz ~ 500 KHz
  直流電平		20 mV 至 5 V
  高斯	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz ~ 5 MHz
  洛倫茲	10 mV 至 1.2 V	20 mV 至 2.4 V	0.1 Hz ~ 5 MHz
  半正矢曲線	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz ~ 5 MHz
  指數	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz ~ 5 MHz
  Sin(X)/X	10 mV 至 1.5 V	20 mV 至 3 V	0.1 Hz ~ 2 MHz
  隨機噪聲	10 mV 至 2.5 V	20 mV 到 5 V
  心電圖	10 mV 至 2.5 V	20 mV 到 5 V	0.1 Hz ~ 500 KHz
  任意波形	10 mV 至 2.5 V	20 mV 到 5 V	0.1 Hz ~ 25 MHz

直流偏置

• 直流偏置范圍

• Hi-Z 時為 ±2.5 V；50 Ω 時為 ±1.25 V

• 直流偏置分辨率

• Hi-Z 時為 1 mV；50 Ω 時為 500 uV

• 直流偏置精度

• ±[(1.5% 的絕對偏置電壓設定值) + 1 mV]

• 保證值，在環境中經過 30 分鐘預熱和信號路徑補償 (SPC) 后規格有效。

數字碼型發生器

• 通道數量

• 4

• 波型存儲長度

• 4 K 位

• 輸出幅度

• 2.5 V、3.3 V、5 V（連續模式）

• 5 V（突發模式）

• 位速率

• 1 bps - 25 Mbps

顯示器

• 顯示器類型

• 10.1 英寸電容式觸控液晶顯示器

• 顯示器分辨率

• 1280 x 800

• 顯示模式

• 疊加

• 堆疊

• 縮放

• 所有波形視圖和示圖均支持水平縮放和垂直縮放。

• 插值

• Sin(x)/x 和線性

• 波形樣式

• 矢量, 點, 可變余輝, 無窮大余輝

• 格線

• 可動格線和固定格線，可在“網格”、“時間”、“全部”和“無”之間進行選擇

• 調色板

• 正常和屏幕捕獲反相

• 單個波形顏色可由用戶選擇

• 格式

• YT、XY

• 語言支持

• 英語, 日語, 簡體中文, 繁體中文, 法語, 德語, 意大利語, 西班牙語, 葡萄牙語, 俄語, 韓語

輸入/輸出端口

• USB 接口

• 兩個 USB 2.0 主機端口

• 一個 USB 設備端口（提供 USBTMC 支持）

• 以太網接口

• 一個以太網端口，支持 10/100 Mb/s 和 1000 Mbps 以太網（僅限全雙工模式）

探頭補償信號

• 幅度

• 0 ~ 2.5 V

• 頻率

• 1 kHz

• 源阻抗

• 1 kΩ

• 輔助輸出

• 前面板 BNC 連接器多路復用，帶有 AFG 輸出。可以配置輸出，以便在示波器觸發時提供正脈沖或負脈沖。

• 特點	極限
  Vout (HI)	開路時 ≥ 2.5V；接到 50 Ω 接地負載時 ≥ 1.0 V。
  Vout (LO)	接到 ≤ 4 mA 的負載時 ≤ 0.7 V；接到 50 Ω 接地負載時 ≤ 0.25 V。

• 輔助輸入

• 300 Vrms CAT II，峰值 ≤ ±425 V

• 安全鎖

• 后面板安全槽連接標準的 Kensington 型鎖。

• VESA 安裝

• 儀器后面有標配的 (VESA MIS-D 100) 100 mm x 100 mm VESA 安裝點

• 接地片

• 在儀器使用電池供電時，為其提供安全的接地回路。

軟件

• VNC

• 遠程控制和查看儀器上的屏幕

• IVI Driver

• 為常見應用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供標配的儀器編程接口。通過 VISA 兼容 Python、/C++/C# 及許多其他語言。

• TekScope

• TekScope 將示波器分析環境的處理能力帶到 PC 中。用戶現在可以靈活地執行各項分析任務，包括在實驗室外部進行串行解碼、電能分析、定時、眼圖和抖動分析。訪問https://www.tek.com/software/tekscope-pc-analysis-software了解詳情。

• TekDrive

• 從任何連接設備上傳、存儲、組織、搜索、下載和共享任何文件類型。TekDrive 原生集成到 2 系列 MSO，用于無縫共享和調用文件 - 無需 USB 記憶棒。訪問http://www.tek.com/software/tekdrive了解詳情。

• 編程示例

• 2/4/5/6 系列平臺編程變得前所未有的簡便。程序員手冊和 GitHub 網站提供了許多命令和實例，可以遠程幫助您入門，自動操作儀器。請參閱https://github.com/TEKTRONIX/PROGRAMMATIC-CONTROL-EXAMPLES

電源

• 工頻功率

• 50 Hz - 60 Hz 時為 100 - 240 V ±10%

• 交流適配器輸出

• 24 V DC, 2.71 A

• 功耗

• 60 W（最大值）

電池

• 電池電源

• 需要選裝 2-BATPK 或 2-BP 電池組，帶 2 個電池槽

• 最多支持 2 節 TEKBAT-01 充電鋰電池

• 電池化學成分

• 鋰離子

• 標稱容量

• 6700 mAh

• 電壓

• 14.52 VDC

• 重量

• 450 g/1lb

• 工作時間，典型

• 一節電池的續航時間長達 4 小時

• 兩節電池的續航時間長達 8 小時

• 熱插拔

物理特性

外觀尺寸

僅儀器

• 高度

• 210 mm (8.26 in)

• 寬度

• 344 mm (13.54 in)

• 厚度

• 40.4 mm (1.59 in)

帶電池組的儀器

• 高度

• 210 mm (8.26 in)

• 寬度

• 344 mm (13.54 in)

• 厚度

• 78 mm (3.07 in)

重量

• 僅儀器

• 1.8 kg (4 lbs)

• 帶電池組的儀器

• 3.2 kg (7 lbs) – 一節電池

• 3.6 kg (8 lbs) – 兩節電池

• 機架安裝配置

• 5U

• 間隙要求

• 為實現充分冷卻，儀器背面底部邊緣（進風口）和頂部邊緣（出風口）的間隙要求為 13 mm (0.5 in)。

EMC、環境和安全

溫度

• 工作狀態

• 0 °C - +50 °C (+32 °F - 120 °F)

• 電池運行狀態

• 0 °C - 45 °C (+32 °F - 113 °F)

• 非工作狀態

• -20 °C 至 +60 °C（-4 °F 至 140 °F）

濕度

• 工作狀態

• 在溫度不高于 +30℃ 時，相對濕度為 5% 到 90%，

• 在溫度高于 +30℃ 但不高于 +50℃ 時，相對濕度為 5% 至 60%。

• 非工作狀態

• 在溫度不高于 +30℃ 時，相對濕度為 5% 到 90%，

• 在溫度高于 +30℃ 但不高于 +60℃ 時，相對濕度為 5% 至 60%。

海拔高度

• 工作狀態

• 最高 3,000 米（9,842 英尺）

• 非工作狀態

• 最高 12,000 米（39,370 英尺）

法規合規性

• EMC

• 符合歐盟 EMC 指令（帶 CE 標志）

• 安全性

• 符合歐盟低電壓指令（帶 CE 標志）

• 符合 ANSI/UL61010-1 和 ANSI/UL61010-2-030 標準（帶 CSA 標志）

• 通過 CAN/CSA C22.2 No.61010-1 和 CAN/CSA C22.2 No.61010-2-030 認證（帶 CSA 標志）

• RoHS

• 符合歐盟有害物質限制標準（帶 CE 標志）
