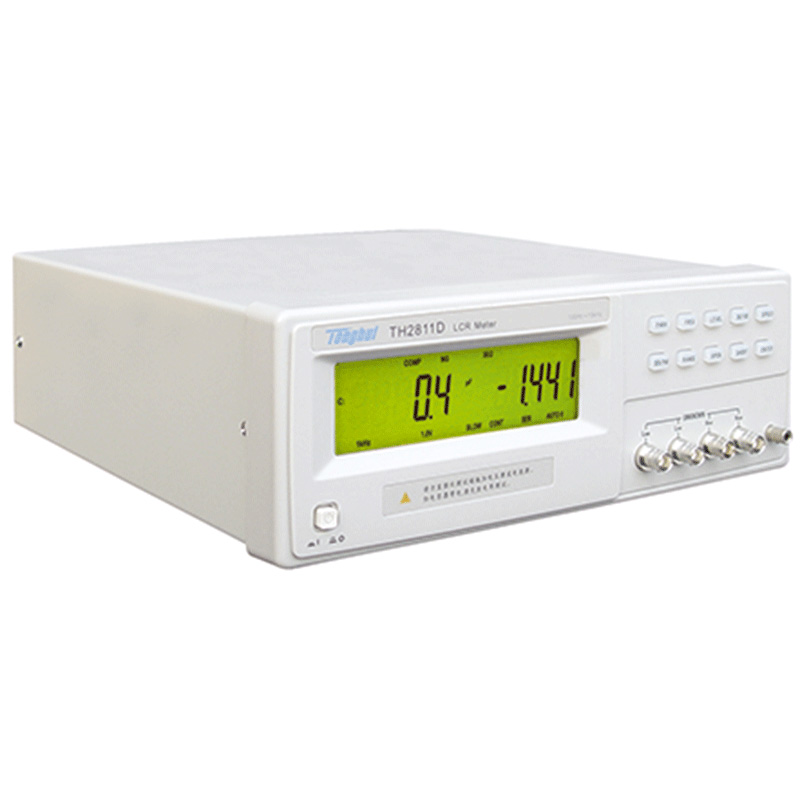

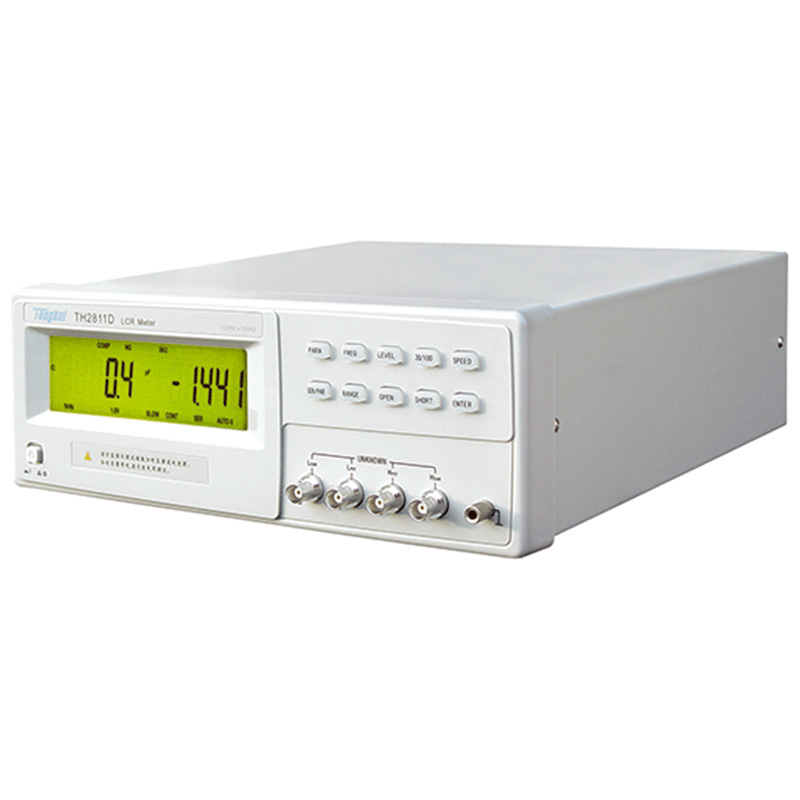

TH2811D型LCR數字電橋是本公司最新研制的低頻元件測量的換代產品， 其中應用多項元件測量的最新技術，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀。可滿足生產線質量保證、進貨檢驗及自動化生產的需要。RS232C接口可為用戶提供遠程控制及測試數據的統計和分析。
特點
帶背光大字符LCD顯示
采用SMT表面貼裝工藝
讀數穩定性好
| 簡便操作與強大功能的合理結合
較快的測量速度(80ms/次)
30Ω、100Ω兩種輸出阻抗 |
技術參數
|
產品型號： |
TH2811D |
|
LCR測試儀系列 |
|
LCR測量參數 |
|Z|,R,C,L,D,Q |
|
測試頻率 |
100Hz,120Hz,1kHz,10kHz |
|
測試電平范圍 |
0.3Vrms,1Vrms |
|
輸出阻抗 |
30Ω，100Ω可選 |
|
基本準確度 |
0.2% |
|
測量速度或測試時間 |
快速: 12, 中速: 5.1, 慢速: 2.5 (次/秒) |
|
等效電路 |
串聯方式, 并聯方式 |
|
量程方式 |
自動, 保持 |
|
|
|
清零功能 |
開路 / 短路掃頻清零 |
|
|
|
|
|
顯示范圍
R, X, Z
C
L
D
Q
Δ% |
0.1m Ω ～ 99.99MΩ
0.01 pF ～ 99999uF
0.01 uH ～ 99.999kH
0.0001 ～ 9.9999
0.0001 ～ 9999.9
-999.99%-999.99% |
|
|
|
顯示器 |
帶背光大字符LCD顯示 |
|
測試端 |
5端法 |
|
顯示方式 |
直讀 |
